Do domu > Produkty > Rurowa maszyna rozdzielająca > Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania

Szczegóły produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Beyde

Orzecznictwo: CE

Numer modelu: 630/1+6

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa

Czas dostawy: 90 dni

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 200 zestawów/roku

Najlepszą cenę
Szczegóły produktu
Podkreślić:

maszyna do lin stalowych ocynkowanych

,

maszyna do skręcania lin 1+6

,

maszyna do skręcania rurowego dla splotów przemysłowych

Stosowanie:
Strata
nazwa:
Maszyna do skręcania rur
Aplikacja:
stal, ACSR i AAAC, drut Al
Materiał drutu:
Stal, miedź
Najmniejsza szpulka odbierająca:
PN800
Wysokość centralna maszyny:
700mm
Centralna szpula zwrotna:
PN400-PN630
Moc:
220/380
Rozmiar szpulki odbiorczej:
PND800-PND1600
PLC:
SIE/MĘŻCZYZNA
Minimalna średnica gołego drutu:
1mm
Maksymalna średnica gołego drutu:
5mm
Gwarancja:
12 miesięcy
Stosowanie:
Strata
nazwa:
Maszyna do skręcania rur
Aplikacja:
stal, ACSR i AAAC, drut Al
Materiał drutu:
Stal, miedź
Najmniejsza szpulka odbierająca:
PN800
Wysokość centralna maszyny:
700mm
Centralna szpula zwrotna:
PN400-PN630
Moc:
220/380
Rozmiar szpulki odbiorczej:
PND800-PND1600
PLC:
SIE/MĘŻCZYZNA
Minimalna średnica gołego drutu:
1mm
Maksymalna średnica gołego drutu:
5mm
Gwarancja:
12 miesięcy
Opis produktu

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do splotu



Szybka maszyna tubularna do produkcji splotu stalowego do betonu sprężonego 1x7 (splot PC) i lin stalowych ocynkowanych/nierdzewnych 1+6. Sześć drutów odwijanych z wnętrza obracającej się rury, skręca się wokół drutu centralnego bez skręcania i wychodzi jako geometrycznie stabilny, odprężony splot — przy prędkości klatki do 1200 obr./min.



Przegląd produktu

Maszyna tubularna do splotu · Model TG-630/1+6 · Do splotu stalowego do betonu sprężonego 1x7 i liny stalowej 1+6

Maszyna do splotu tubularnego 630/1+6 to szybki, beznapięciowy system splotu przeznaczony dla producentów splotu stalowego do betonu sprężonego (PC) zgodnie z normami ASTM A416 / A779, EN 10138, GB/T 5224 i ISO 6934-3. Układa sześć drutów zewnętrznych (naviniętych na szpulach 630 mm umieszczonych w obracającej się rurze) wokół nieruchomego drutu centralnego, tworząc standardową strukturę splotu 1x7 stosowaną w konstrukcjach betonowych post-tensioned i pre-tensioned.

Ponieważ szpule odwijające obracają się wraz z rurą, a nie przeciwnie, maszyna nadaje zerowe skręcenie zwrotne poszczególnym drutom. Rezultatem jest splot o jednolitym skoku skrętu, stałej średnicy, niskim relaksacji i doskonałej przyczepności do betonu — trzech właściwościach decydujących o tym, czy splot przejdzie testy wytrzymałości na rozciąganie i relaksacji naprężeń.

Średnica pojedynczego drutu Ø 1,0 mm - Ø 5,0 mm dla ST
Maksymalna średnica splotu Ø 17 mm Maks.
Zakres skoku splotu 30 - 500 mm (bezstopniowo regulowany)
Maksymalna prędkość obrotowa klatki 550 obr./min (rzeczywista prędkość produkcji)
Zakres prędkości liniowej 20-120 m/min
Średnica koła capstan Ø 1200 + Ø 1200 mm
Rozmiar szpuli odwijającej w klatce PND630
Rozmiar szpuli nawijającej PN800-PN1600
Rozmiar szpuli odwijającej centralnej PND630
Moc silnika głównego 55 KW
Moc silnika capstan 30 KW
Moc silnika nawijającego 5,5 KW

Prawdziwa kinematyka tubularna, beznapięciowa
Sześć szpul 630 mm umieszczonych w dynamicznie wyważonej stalowej rurze. Druty odwijane bez cofania, więc brak skręcenia zwrotnego, brak "sprężystości" w gotowym splocie, brak uszkodzeń drutu.



Hartowane i szlifowane przekładnie
Zestaw przekładni do wyboru skoku skrętu, plus bezstopniowa wariacja na życzenie. Dokładność skoku ≤ ±1%, powtarzalność szpula-szpula i partia-partia.



Indywidualne naprężenie drutu
Naprężenie odwijania sterowane proszkiem magnetycznym lub serwomechanizmem, 5-60 N na drut, dryft ≤ ±5% w ciągu 8 godzin. Eliminuje luźne druty zewnętrzne i wahania średnicy.



Pełnowymiarowa rura bezpieczeństwa
Obracająca się rura osłonięta nieruchomą stalową osłoną z blokowanymi drzwiami dostępowymi, zwalnianiem drzwi przy zerowej prędkości i dwukanałowym zatrzymaniem awaryjnym (ISO 13849-1, Kat. 3).



Możliwość pracy z dużą prędkością
Prędkość klatki do 1200 obr./min (zależna od produktu i wyważenia). Podparcie podwójnym łożyskiem, dynamiczne wyważenie ISO 21940 G6.3, wibracje ≤ 2,8 mm/s przy pełnej prędkości.



Sterowanie PLC + HMI
Wyświetlanie w czasie rzeczywistym prędkości obrotowej, skoku skrętu, prędkości liniowej, licznika metrów, naprężenia i alarmów. 50 przepisów produktowych, Ethernet/Modbus TCP, OPC-UA opcjonalnie do połączenia z MES.

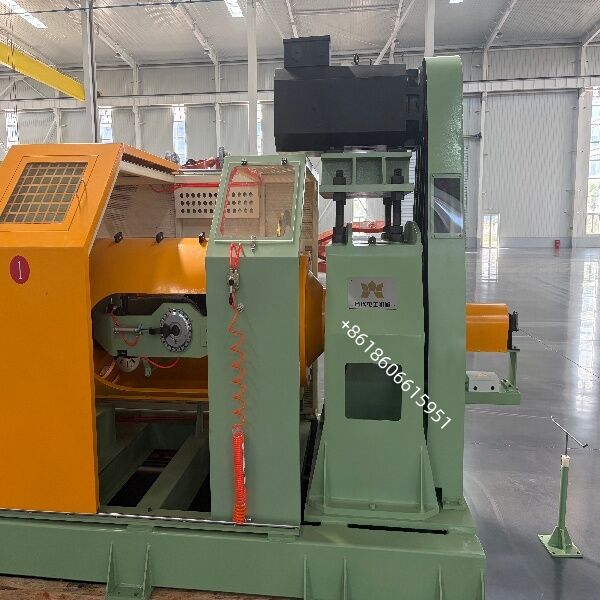

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcaniaMaszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcaniaMaszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcaniaMaszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania

Maszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcaniaMaszyna do lin stalowych i splotów przemysłowych 1+6 lina stalowa ocynkowana Maszyna do skręcania





Marka łożysk HRB
Marka aparatury niskiego napięcia SCHNEIDER
Marka komponentów pneumatycznych AIRTAC
Marka głównego silnika napędowego (CHIŃSKI TOP)
Marka silnika nawijającego (CHIŃSKI TOP)
PLC SIE/MENS
Ekran dotykowy SIE/MENS
Klasa śrub ≥8.8 klasa



Zapewnienie jakości i obsługa posprzedażna
Test odbioru fabrycznego (FAT)
Praca bez obciążenia ≥ 2 h przy 1200 obr./min, wibracje ≤ 2,8 mm/s
Dokładność skoku skrętu ≤ ±1% na 100 m
Stabilność naprężenia ≤ ±5% w ciągu 8 h
Średnica splotu w granicach ±0,15 mm, owalność nie większa niż 3%
Test obwodu bezpieczeństwa zgodnie z ISO 13849-1, Kat. 3
Dokumentacja i wsparcie
Rysunek GA, P&ID, schemat elektryczny, lista zacisków
Instrukcja obsługi i konserwacji (EN / CN / RU / ES)
Lista części z kodami OEM, lista narzędzi, deklaracja CE
Instalacja na miejscu, uruchomienie i szkolenie operatorów
12 miesięcy gwarancji, 72-godzinna wysyłka części zamiennych z magazynu
Zdalna diagnostyka przez VPN / TeamViewer



Kierunek pracy:

Maszyna prawostronna, tj. patrząc na urządzenie od strony obsługi, odwijanie po lewej, nawijanie po prawej



Kolor:

Korpus główny urządzenia: RAL 6021 Jasnozielony (wykończenie strukturalne)
Części obrotowe: RAL 1037 Słoneczny Żółty
Korpus osłony: RAL 6021 Jasnozielony (wykończenie strukturalne)
Panele drzwi przesuwnych: RAL 1037 Słoneczny Żółty
Wnętrze osłony: RAL 1013 Biały Perłowy
Obudowa sterowania: RAL 7032 Jasnoszary
