Do domu > Produkty > Rurowa maszyna rozdzielająca > Maszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowej

Maszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowej

Szczegóły produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Beyde

Orzecznictwo: CE

Numer modelu: 630/1+6

Warunki płatności i wysyłki

Minimalne zamówienie: 1 zestaw

Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa

Czas dostawy: 90 dni

Zasady płatności: L/C, D/A, D/P, T/T

Możliwość Supply: 200 zestawów/roku

Najlepszą cenę
Szczegóły produktu
Podkreślić:

Maszyna do skręcania drutów PC 630/1+6

,

Maszyna do skręcania drutów ze stali wysokowytrzymałej węglowej

,

maszyna do rozwijania rury z gwarancją

Stosowanie:
Strata
nazwa:
Maszyna do skręcania rur
Aplikacja:
stal, ACSR i AAAC, drut Al
Materiał drutu:
Stal, miedź
Najmniejsza szpulka odbierająca:
PN800
Wysokość centralna maszyny:
700mm
Centralna szpula zwrotna:
PN400-PN630
Moc:
220/380
Rozmiar szpulki odbiorczej:
PND800-PND1600
PLC:
SIE/MĘŻCZYZNA
Minimalna średnica gołego drutu:
1mm
Maksymalna średnica gołego drutu:
5mm
Gwarancja:
12 miesięcy
Stosowanie:
Strata
nazwa:
Maszyna do skręcania rur
Aplikacja:
stal, ACSR i AAAC, drut Al
Materiał drutu:
Stal, miedź
Najmniejsza szpulka odbierająca:
PN800
Wysokość centralna maszyny:
700mm
Centralna szpula zwrotna:
PN400-PN630
Moc:
220/380
Rozmiar szpulki odbiorczej:
PND800-PND1600
PLC:
SIE/MĘŻCZYZNA
Minimalna średnica gołego drutu:
1mm
Maksymalna średnica gołego drutu:
5mm
Gwarancja:
12 miesięcy
Opis produktu

Maszyna do skręcania drutu stalowego PC 630/1+6 ze stali węglowej o wysokiej wytrzymałości



Szybka skręcarka rurowa do produkcji drutu stalowego do betonu sprężonego (PC) 1x7 oraz lin stalowych ocynkowanych/nierdzewnych 1+6. Sześć drutów jest odwijanych z wnętrza obracającej się rury, skręcanych wokół drutu centralnego bez skrętu i wychodzących jako geometrycznie stabilny, odprężony drut — z prędkością klatki do 1200 obr./min.



Przegląd produktu

Skręcarka rurowa · Model TG-630/1+6 · Do drutu stalowego do betonu sprężonego 1x7 i liny stalowej 1+6

Maszyna do skręcania rurowego 630/1+6 to szybki, bezskrętny system skręcania przeznaczony dla producentów drutu stalowego do betonu sprężonego (PC) zgodnie z normami ASTM A416 / A779, EN 10138, GB/T 5224 i ISO 6934-3. Układa sześć drutów zewnętrznych (naviniętych na szpulach 630 mm przenoszonych wewnątrz obracającej się rury) wokół nieruchomego drutu centralnego, tworząc standardową strukturę drutu 1x7 stosowaną w konstrukcjach betonowych po naciągu i przed naciągiem.

Ponieważ bębny odwijające obracają się wraz z rurą, a nie przeciwnie, maszyna nadaje zerowy skręt zwrotny poszczególnym drutom. Rezultatem jest drut o jednolitym skoku, stałej średnicy, niskim relaksacji i doskonałej przyczepności do betonu — trzech właściwościach, które decydują o tym, czy drut przejdzie testy wytrzymałości na rozciąganie i relaksacji naprężeń.

Średnica pojedynczego drutu Ø 1,0 mm - Ø 5,0 mm dla ST
Maksymalna średnica skręcania Ø 17 mm Maks.
Zakres skoku skręcania 30 - 500 mm (bezstopniowo regulowany)
Maksymalna prędkość obrotowa klatki 550 obr./min (rzeczywista prędkość produkcji)
Zakres prędkości liniowej 20-120 m/min
Średnica koła napędowego Ø 1200 + Ø 1200 mm
Rozmiar szpuli odwijającej w klatce PND630
Rozmiar szpuli nawijającej PN800-PN1600
Rozmiar szpuli odwijającej centralnej PND630
Moc silnika głównego 55 KW
Moc silnika koła napędowego 30 KW
Moc silnika nawijającego 5,5 KW

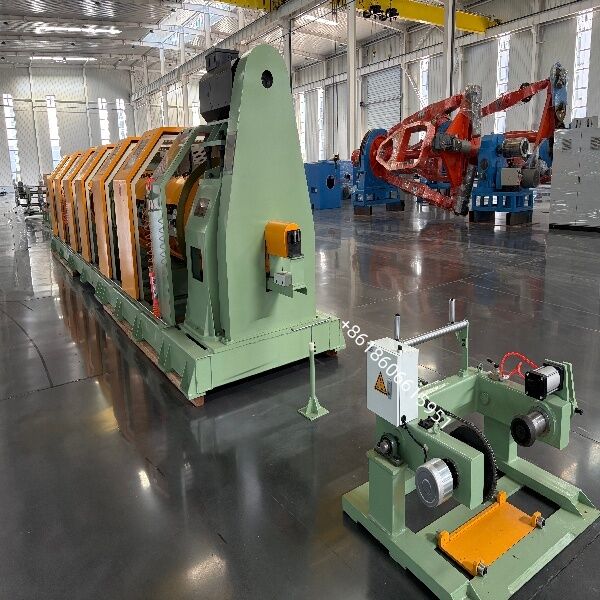

Maszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowejMaszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowejMaszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowej

Maszyna do skręcania drutów PC 630/1+6 ze stali wysokowytrzymałej węglowej





Marka łożysk HRB
Marka aparatury niskiego napięcia SCHNEIDER
Marka komponentów pneumatycznych AIRTAC
Marka głównego silnika napędowego (CHIŃSKI TOP)
Marka silnika nawijającego (CHIŃSKI TOP)
PLC SIE/MENS
Ekran dotykowy SIE/MENS
Klasa śrub ≥8,8 klasy



Zapewnienie jakości i obsługa posprzedażna
Test odbioru fabrycznego (FAT)
Praca bez obciążenia ≥ 2 h przy 1200 obr./min, wibracje ≤ 2,8 mm/s
Dokładność skoku ≤ ±1% na 100 m
Stabilność naprężenia ≤ ±5% przez 8 h
Średnica drutu w granicach ±0,15 mm, owalność nie większa niż 3%
Test obwodu bezpieczeństwa zgodnie z ISO 13849-1, Cat. 3
Dokumentacja i wsparcie
Rysunek ogólny, P&ID, schemat elektryczny, lista zacisków
Instrukcja obsługi i konserwacji (EN / CN / RU / ES)
Lista części z kodami OEM, lista narzędzi, deklaracja CE
Instalacja na miejscu, uruchomienie i szkolenie operatorów
12 miesięcy gwarancji, wysyłka części zamiennych z magazynu w ciągu 72 h
Zdalna diagnostyka przez VPN / TeamViewer



Kierunek pracy:

Maszyna prawostronna, tj. patrząc na urządzenie od strony obsługi, odwijanie po lewej, nawijanie po prawej



Kolor:

Główny korpus urządzenia: RAL 6021 Jasnozielony (wykończenie strukturalne)
Części obrotowe: RAL 1037 Żółty słoneczny
Główny korpus osłony: RAL 6021 Jasnozielony (wykończenie strukturalne)
Panele drzwi przesuwnych: RAL 1037 Żółty słoneczny
Wnętrze osłony: RAL 1013 Biały perłowy
Obudowa sterowania: RAL 7032 Jasnoszary
