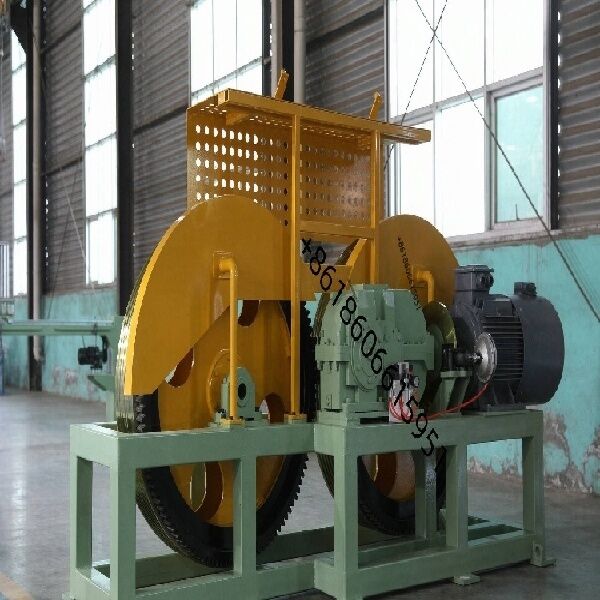

Włókno stalowe rurowe o niskim poziomie hałasu z częstotliwością kontrolowaną

Niska hałaśliwość, stalowa rurowa linia do skręcania drutu stalowego z regulowaną częstotliwością skoku

Specyfikacja
Szybka rurowa maszyna do skręcania jest przeznaczona do skręcania drutów stalowych, drutów miedzianych, drutów aluminiowych i różnych przewodów kablowych. Jest szeroko stosowana w produkcji lin stalowych, kabli zasilających, kabli sterowniczych, kabli komunikacyjnych i kabli specjalnych.
Charakteryzująca się wysoką prędkością obrotową, stabilną pracą, niskimi wibracjami i precyzyjnym skręcaniem, maszyna zapewnia doskonałą jakość produktu i wysoką wydajność produkcji. Solidna rurowa konstrukcja, zaawansowany system napędowy i niezawodne sterowanie elektryczne sprawiają, że nadaje się do ciągłej produkcji przemysłowej.
Maszyna może być dostosowana do średnicy drutu, struktury żyły, rozmiaru szpul i wymagań produkcyjnych.

Główne parametry techniczne

6 klatka do skręcania szpul

• Specyfikacja szpuli odwijającej: PND630 mm
• Maksymalna prędkość obrotowa klatki: 700 obr./min
• Moc silnika głównego: 55 kW (AC)
• Metoda napinania klatki: napinanie histeretyczne; regulowane online
• Ładowanie/rozładowywanie szpul: pneumatyczne zwalnianie/zaciskanie; dwucylindrowy mechanizm blokujący zapobiegający cofaniu
• Ochrona przed zerwaniem drutu: czujnik kontaktowy
• Metoda podparcia klatki: dwa zestawy obudów łożysk (konfiguracja 3+3)
• Smarowanie obudowy łożyska: smarowanie w kąpieli olejowej/cyrkulacyjne; monitorowanie wysokiej temperatury; automatyczne wyłączanie ochronne
• Podawanie drutu do klatki: zewnętrzne podawanie; wygodne wprowadzenie
• Materiał otworu prowadzącego drutu: węglik spiekany
• Metoda napędu klatki: napęd tylny; instalacja pionowa
• Metoda hamowania: pneumatyczny hamulec tarczowy
• Metoda zatrzymania drutu: wyzwalacz kontaktowy (dolny drążek)
• Obsługa szpul klatki: pneumatyczne zaciskanie/zwalnianie; dwucylindrowy mechanizm blokujący zapobiegający cofaniu; ładowanie/rozładowywanie szpul za pomocą dostarczonego przez użytkownika dźwigu
• Napięcie odwijania klatki: napinanie histeretyczne; wartości napięcia ustawiane za pomocą ekranu dotykowego i regulowane online
• Rama odwijająca: integralna spawana konstrukcja; wysoka precyzja obróbki; wysoka wytrzymałość mechaniczna; trwała i odporna na odkształcenia
• Konstrukcja wsporcza klatki: trójsekcyjne (2+2+2) integralne wsparcie rurowe; trzy zestawy dużych łożysk wspierających środkową i wylotową część; połączenia kołnierzowe
• Metoda smarowania: niezależna pompa olejowa z obiegiem oleju; zapewnia funkcje smarowania i chłodzenia
• Monitorowanie wysokiej temperatury dużych łożysk; automatyczne wyłączanie z powiadomieniem HMI
• Metoda hamowania: płaski pneumatyczny system hamulców tarczowych; skoordynowana praca PLC obejmująca sterowniki silników serwo/VFD, rezystory hamowania i hamulce pneumatyczne w celu wykonania powolnych, szybkich i awaryjnych zatrzymań; zapewnia synchronizację systemu
• Jednostka główna posiada zewnętrzne prowadzenie drutu; otwory prowadzące drut o średnicy Ø17 mm
• Osłona bezpieczeństwa: konstrukcja z przesuwnymi drzwiami osiowymi; pneumatyczne otwieranie/zamykanie; wbudowane panele dźwiękochłonne; zawiera blokadę bezpieczeństwa (zatrzymuje maszynę po otwarciu drzwi)
• Płyta zbierająca drut: zespół składający się z 6-otworowej płyty dystrybucyjnej i urządzenia wstępnego formowania

Elektryczny system sterowania

• Zasilanie: trójfazowy, pięcioprzewodowy system; 380 V (±10%), 50 Hz.
• Maszyna wykorzystuje rozproszony system napędu silnikowego (z wykorzystaniem silników z falownikiem sterowanych serwo). Każdy silnik serwo AC jest regulowany przez falownik (VFD). Ogólne sterowanie systemem jest zarządzane przez PLC w połączeniu z interfejsem ekranu dotykowego; jednostka główna uruchamia się po opóźnieniu czasowym po sygnale dźwiękowym.
• Maszyna jest wyposażona w następujące funkcje ochrony:
• Alarm awarii VFD.
• Ochrona przed przeciążeniem mechanizmu nawijania/przesuwu i ochrona zasilania.
• Ochrona przed niskim ciśnieniem powietrza.
• Ochrona przed zerwaniem drutu.
• Wyposażona w inteligentny licznik energii.
• Zarezerwowany interfejs Ethernet do akwizycji danych.
• Dostawca jest odpowiedzialny za wszystkie wewnętrzne okablowanie i połączenia wewnątrz korpusu maszyny i szafy sterowniczej. Klient jest odpowiedzialny za wszystkie okablowanie i połączenia między jednostkami maszyny, między maszyną a szafą sterowniczą oraz między szafami sterowniczymi.

Kierunek pracy: Maszyna prawostronna, tj. patrząc na obsługę urządzenia, odwijanie po lewej stronie, nawijanie po prawej

 Kolor

• Główny korpus urządzenia: RAL 6021 Jasnozielony (wykończenie strukturalne)
• Części obrotowe: RAL 1037 Słoneczny Żółty
• Główny korpus osłony: RAL 6021 Jasnozielony (wykończenie strukturalne)
• Panele drzwi przesuwnych: RAL 1037 Słoneczny Żółty
• Wnętrze osłony: RAL 1013 Biały Perłowy
• Obudowa sterowania: RAL 7032 Jasnoszary
