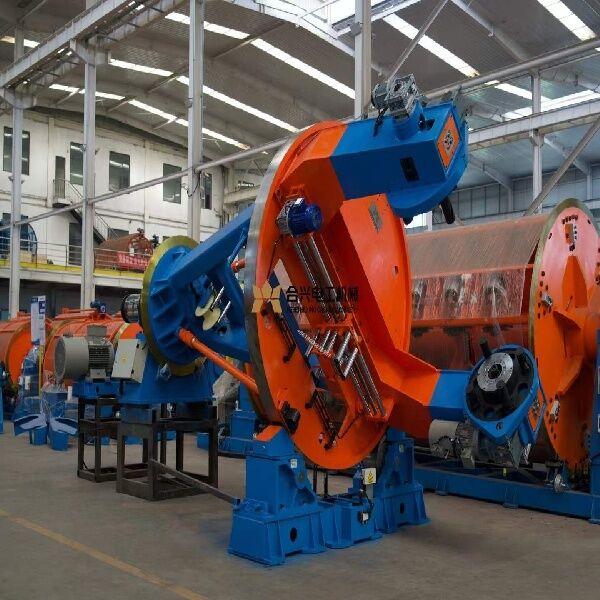

Kompaktowa konstrukcja skręcarki bębnowej: Idealna do przewodów budowlanych o dużym przekroju i kabli zasilających

Kompaktowa konstrukcja bębnowego skręcania: Idealna do przewodów budowlanych o dużym przekroju i kabli zasilających

Bęben skręcający lub uniwersalna skręcarka może być używana do planetarnego montażu przewodników i innych elementów w połączeniu z obrotowymi/neutralizującymi odwijakami. Elementy w zespole planetarnym nie doświadczają żadnego momentu osiowego. Proces ten jest idealnie dopasowany do kabli hybrydowych i kompozytowych, oprócz przewodów zasilających o dużych rozmiarach, i oferuje kilka zalet w porównaniu z tradycyjnymi maszynami planetarnymi, w tym wyższą prędkość, produktywność, poprawione bezpieczeństwo i większą elastyczność.

Zastosowanie

- Średnica szpul zwijających od 1600 mm do 2600 mm z odciągiem, do układania kabli okrągłych lub sektorowych, pancerzowania i ekranowania kabli do Ø 90 mm

- Średnica szpul zwijających od 2800 do 4500 mm z obrotowym odciągiem, do układania kabli okrągłych lub sektorowych, pancerzowania i ekranowania kabli do Ø 150 mm oraz do produkcji kabli Milliken o przekroju do 3500 mm2

1. Struktura rdzenia i sposób działania

Obrotowy bęben: Sercem maszyny jest duża cylindryczna rama. Stojaki odwijające są zamocowane wewnątrz tej ramy.

Zero skrętu wstecznego: Ponieważ szpule obracają się wraz z ramą, druty nie otrzymują żadnego "skrętu wstecznego" (chyba że są wyposażone w specjalne napędzane odwijaki). Czyni to maszynę idealną do wstępnie uformowanych przewodów sektorowych.

Zintegrowany proces: Zazwyczaj obejmuje głowicę montażową (matrycę zamykającą), opcjonalne głowice taśmowe (do podkładu lub ekranowania), obrotowy odciąg (do ciągnięcia kabla bez dalszego skręcania) i obrotowy zwijak.

Skala: Te maszyny są masywne. Obsługują duże szpule (np. PN1000 do PN4000+) i są przeznaczone do bardzo długich serii produkcyjnych.

2. Główne zastosowania

Kable zasilające: Układanie kabli nn, SN i WN (np. konfiguracje 3-żyłowe lub 4-żyłowe).

Duże przewody: Skręcanie dużych przewodów aluminiowych lub miedzianych (w tym przewodów Milliken).

Pancerzowanie: Często używane jako "linia uniwersalna", gdzie pancerzowanie taśmą stalową lub drutem stalowym jest stosowane natychmiast po ułożeniu.

Kable podmorskie: Używane do specyficznych warstw wymagających wysokiego napięcia i precyzji.

Często zadawane pytania dotyczące bębnowego skręcania:

P: Jak działa bęben skręcający automatycznie?

O: Bęben skręcający wykorzystuje zaawansowane sterowanie PLC, umożliwiające automatyczne funkcje, które zwiększają wygodę, zwiększają wydajność i zmniejszają interwencję manualną podczas procesów skręcania kabli.


P: Jakie są główne zalety stosowania bębna skręcającego w produkcji?

O: Bęben skręcający zapewnia wysoką wydajność, jednolite nawijanie i godną pozazdroszczenia niezawodność. Usprawnia produkcję kabli, skraca czas przestojów operacyjnych i zapewnia stałą, najwyższą wydajność.


P: Gdzie można zastosować bęben skręcający?

O: Bęben skręcający jest szeroko stosowany na powierzchniach produkcyjnych kabli, w tym kabli światłowodowych i elektrycznych, i nadaje się do różnych materiałów wymagających precyzyjnego skręcania i nawijania.


P: Jaki jest proces zamawiania i wysyłki bębna skręcającego?

O: Zainteresowani klienci mogą zamówić bęben skręcający bezpośrednio z naszych kanałów eksportowych, produkcyjnych lub dystrybucyjnych. Po złożeniu zamówienia przesyłki są wysyłane na podstawie wiarygodnych szacunków transportowych na rynki krajowe i międzynarodowe.


P: Kiedy dostępna jest próbka bębna skręcającego do oceny?

O: Próbki są dostarczane zgodnie z naszą usprawnioną polityką, umożliwiając potencjalnym użytkownikom ocenę modelu przed zakupem na dużą skalę. Skontaktuj się z nami, aby oszacować czas dostawy próbek w zależności od Twojej lokalizacji.


P: Jakie opcje gwarancji są zawarte w bębnie skręcającym?

O: Każdy bęben skręcający jest objęty solidną gwarancją, zapewniającą jakość i wsparcie od jednego z najbardziej zaufanych producentów i eksporterów w Indiach w tej dziedzinie.
