Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Beyde
Orzecznictwo: CE
Numer modelu: 500/12+18
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa
Czas dostawy: 90 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 200 zestawów/roku
Stosowanie: |
Strata |
Kolor: |
Dostosowane |
Aplikacja: |
Przemysł produkcji kabli |
Nazwa: |
Planetarna maszyna do skręcania |
Woltaż: |
380volt lub inne |
Materiał drutu: |
Drut stalowy, przewodnik lub drut izolowany |
Gwarancja: |
12 miesięcy |
Funkcjonować: |
kabel sterujący, kabel zasilający |
Stranding Pitch: |
Bezstopniowy |
Głowica do tapingu: |
500 |
Moc silnika klatki splatanej (kW): |
45 |
Łożysko: |
NSK/SKF |
Stosowanie: |
Strata |
Kolor: |
Dostosowane |
Aplikacja: |
Przemysł produkcji kabli |
Nazwa: |
Planetarna maszyna do skręcania |
Woltaż: |
380volt lub inne |
Materiał drutu: |
Drut stalowy, przewodnik lub drut izolowany |
Gwarancja: |
12 miesięcy |
Funkcjonować: |
kabel sterujący, kabel zasilający |
Stranding Pitch: |
Bezstopniowy |
Głowica do tapingu: |
500 |
Moc silnika klatki splatanej (kW): |
45 |
Łożysko: |
NSK/SKF |

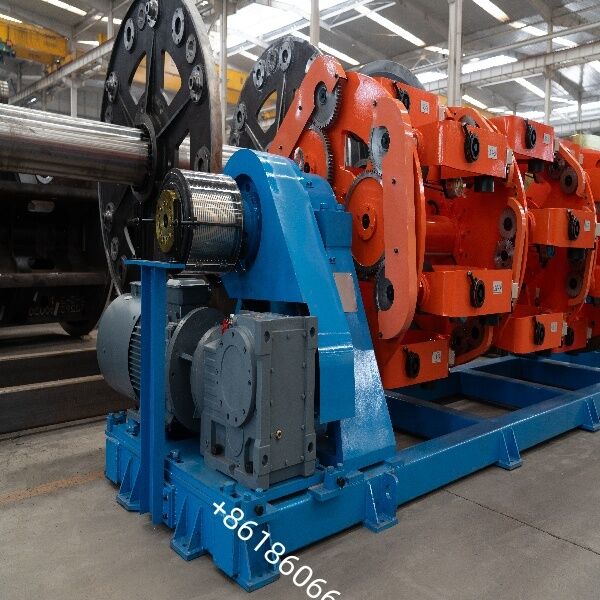

Planetary Stranding Machine: gdzie geometria łączy się z wysokiej wydajności transmisją mocy
Podstawowa struktura i zasada działania
System płatności: składa się z centralnego stanowiska płatności i wielu kołysek planetarnych;one wspierają cewki kablowe i obracają się z klatką stranding podczas wykorzystywania mechanizmu biegów w celu osiągnięcia precyzyjnego zwrotu wstecznego.
Główną klatkę do nawijania: zbudowana z wykorzystaniem grubo ściannej rury stalowej bez szwów i wspierana wielkoskalowymi łożyskami, zapewniającą wysoką sztywność i płynną pracę;niektóre modele obsługują modułowe konfiguracje tandem.
System sterowania: Nowoczesne urządzenia zazwyczaj wykorzystują sterowanie PLC i ekranem dotykowym w połączeniu z silnikami VFD (variable-frequency drive), aby umożliwić bezstopniową regulację długości leżenia i synchronizację napięcia.
Kluczowe obszary zastosowania
Kable przesyłowe energii: Produkcja kabli wysokiego/średniego napięcia, kabli aluminiowych wzmocnionych ze stali przewodzącej (ACSR) oraz przewodów Milliken o dużym przekroju poprzecznym.
Kable danych i łączności: Produkcja kabli danych dużych prędkości, takich jak Ethernet, USB 3.1+ i QSFP, w celu zapewnienia integralności sygnału i zminimalizowania przesłuchania krzyżowego.
Specjalne i nowe kable energetyczne: nadają się do kabli instrumentów medycznych, kabli z łańcuchem robotowym, przewodów samochodowych i kabli wysokiego prądu do stacji ładowania pojazdów elektrycznych.
Zalety podstawowego sprzętu
Proces odwracania 100%: skutecznie eliminuje pozostały moment obrotowy i zapobiega deformacji drutu, znacznie zwiększając elastyczność i żywotność gotowego produktu.
Dostosowanie do złożonych struktur: W stanie obsługiwać dużą liczbę rdzeni, ukształtowane przewodniki i kompozytowe konstrukcje osłon, zapewniając ciasne warstwy wiązania i doskonałą okrągłość.
Wydajna zintegrowana produkcja: umożliwia integrację w linii procesów takich jak taśmowanie i splekanie,zmniejszenie obróbki półproduktów i zwiększenie ogólnej efektywności produkcji.
| Średnica przewodu wejściowego |
Miedź Ø 1,5-Ø 5,0 mm Aluminium Ø 1,7-Ø 5,0 mm Włókno izolowane Ø1,5-Ø6,0 mm |
| Maksymalny przedawkowanie | Ø45 mm |
| Maksymalna prędkość obrotowa | 99 r/min |
| Wskaźnik prędkości węzła (Ustawiony na PLC) | 50 ~ 500 mm (regulowalne bezkrok) |
| Maksymalna prędkość liniowa | 31 m/min |
| Moc silnika głównej klatki |
6B: 30KW (AC) 12B: 37KW ((AC) 18B: 45KW ((AC) |
| Prędkość obrotowa taśmografu | 600 r/min |
| Odbiór nagrywania | 0-200 Ustawienie bezkrokówkowe |
| Moc silnika taśmownicy | 7.5kw (AC) |
| Wielkość rolki wypłacalnej w klatce do nawijania | 500 PND |
| Średnica koła podwójnego kapstanu | Ø1600 mm |
| Moc silnika Capstan | 45KW ((AC) |
| Wielkość centralnego bębna wypłaty | PND500-PND630 |
| Wielkość bębna pojemnego | PN1000-PN2000 |
| Siła napędowa | 5.5KW ((AC) |
| Centrum maszyny wysoko | 1000 mm |
System sterowania elektrycznego:
Elektryczna część sterowania składa się z szafki zasilania, szafki operacyjnej, ekranu dotykowego itp., A na każdej jednostce znajdują się odpowiednie przyciski sterowania
Szafka elektryczna jest zaprojektowana z dobrymi właściwościami mechanicznymi i odpornością na pył i wyposażona jest w odpowiednią ilość wentylatorów wentylacyjnych.
Zasilanie: 3-przewodowy 5-fazowy system, 380 V (± 10%) 50 Hz.
Całkowita moc zainstalowana: 230 kW
Funkcja ochrony silnika: Obwód sterujący elektryczny został zaprojektowany z następującymi funkcjami: funkcjami ochrony przed utratą fazy, przeciążeniem i przegrzaniem, aby zapobiec uszkodzeniu silnika.
Informacje o awarii alarmu mogą być wyszukiwane na ekranie dotykowym i mają funkcje awarii alarmu i przechowywania danych procesu produkcyjnego.
System operacyjny: może w czasie rzeczywistym wyświetlać i modyfikować różne ustawienia parametrów w procesie produkcji, takie jak wysokość, prędkość produkcji, bieżący stan pracy i inne informacje.
Wszystkie silniki napędowe są zaprojektowane z koderami, a sprzężenie zwrotne kodera działa w systemie sterowania zamkniętą pętlą.
Jednostka przyjmuje PLC zunifikowane sterowanie koordynacji operacji. Przyjmuje ekran dotykowy HMI do pracy.
System ochrony bezpieczeństwa
Główną klatkę do nawijania: sieć ochronna z dwustronnej ściany (materiał płyty porowej)
Przesyłka i inne części: osłona ochronna z blachy metalowej
Kolor:
Komponenty obrotowe: RAL 1028
Główna część: RAL 5015 (Phthalo Blue)
Ramy bazowe: RAL 9017 (czarne)
Lub na zamówienie
