Precyzyjne splatanie magnetyczne 500-630: Stabilne napięcie dla szybkiego splatania

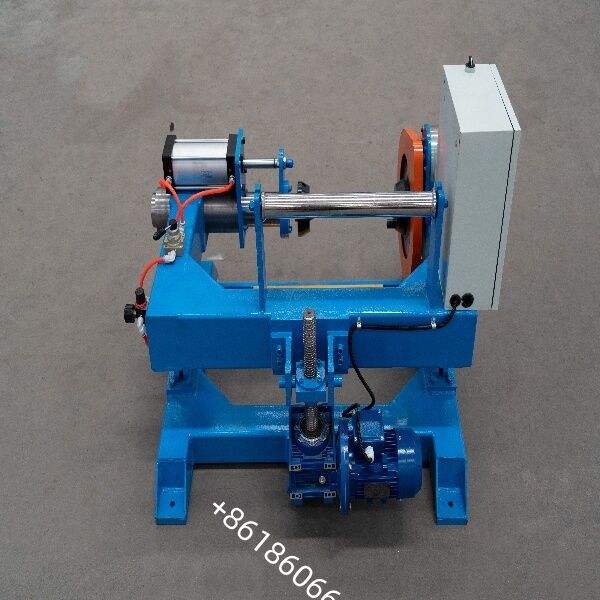

„Magnetic Pay-off 500-630” oznacza stanowisko zgarniające wykorzystujące proszek magnetyczny lub hamulec ze sprzęgłem magnetycznym, przeznaczone do szpul o średnicach od Φ500mm do Φ630mm. Jest powszechnie stosowany na początkowym etapie spłaty sprzętu, takiego jak maszyny do skręcania rur i linie do wytłaczania, aby zapewnić stabilną kontrolę naprężenia i zapobiec splątaniu lub poluzowaniu kabla.

**Podział kluczowych terminów**

**Wypłata magnetyczna:**

Stojak wypłatowy, w którym zastosowano magnetyczny hamulec proszkowy lub sprzęgło magnetyczne, zapewniające regulowane, płynne napięcie pasywne, zapobiegające splątaniu drutu spowodowanemu bezwładnością.

**500-630:**

Wskazuje odpowiedni zakres średnic szpul, w szczególności PN500–PN630 (zewnętrzna średnica kołnierza ok. 500–630 mm); niektóre modele obsługują regulowany zakres Φ400–630 mm.

**Wspólne cechy techniczne (typowa konfiguracja)**

**Kontrola napięcia:**

Magnetyczne hamowanie proszkowe lub sprzęgło histerezowe; napięcie można płynnie regulować za pomocą sterownika (typowe konfiguracje obejmują jednostki proszku magnetycznego 5 kg lub 10 kg).

**Projekt konstrukcyjny:**

Typ bezwałowy z mocowaniem na dwóch końcach lub typ stały z jedną lub dwiema stacjami; posiada pneumatyczne mocowanie i elektryczne podnoszenie/opuszczanie.

**Nośność:**

Maksymalne obciążenie około 600–1500 kg (w zależności od konkretnego modelu i rozmiaru szpuli).

**Odpowiednia średnica drutu:**

Zwykle φ0,3–5,0 mm (druty miedziane, aluminiowe, stopowe itp.); konfigurowalny w oparciu o wymagania procesu.

**Prędkość linii:**

Modele pasywne mogą osiągać prędkości do ok. 200 m/min; modele aktywne wyposażone w silniki pozwalają na zsynchronizowane sterowanie prędkością z główną linią produkcyjną.

**Funkcje pomocnicze:**

Wykrywanie przerwania przewodu/automatyczne zatrzymanie, zabezpieczenie górnego i dolnego limitu oraz regulacja naprężenia/połączenie systemu za pomocą ekranu dotykowego i sterownika PLC.

1. W maszynach do skręcania rur
Rola: Centralny rozładunek + Wielogłowicowe źródło napięcia z przedpłatą
Centralna wypłata
Podaje centralny pojedynczy drut (rdzeń stalowy, rdzeń miedziany, światłowód itp.) do wnętrza korpusu rurowego.
Hamowanie cząsteczkami magnetycznymi zapewnia stałe napięcie z możliwością skrętu do tyłu; w połączeniu z dużą prędkością obrotową korpusu rurowego, zapobiega to poluzowaniu się lub przerzedzeniu drutu centralnego na skutek siły odśrodkowej.
Zapłata wielogłowicowa
Niezależne stojaki do odprowadzania cząstek magnetycznych są skonfigurowane dla wielu pojedynczych drutów w sekcji wejściowej głównej maszyny skręcającej.
Naprężenie każdego drutu jest regulowane niezależnie, co zapewnia stałe napięcie splotek, równomierną podziałkę splotów i doskonałą okrągłość gotowego produktu.

Kluczowe funkcje:
Zapobiega „wędrowaniu” lub „luzowaniu się” przewodu centralnego.
Zmniejsza ryzyko pękania drutu; obsługuje pracę z dużą prędkością przekraczającą 1000 obr./min.
Minimalizuje naprężenia wewnętrzne i sprężynowanie po skręceniu.

2. Na liniach wytłaczania
Rola: Przedni stabilizator napięcia do produkcji izolacji/poszyć
Używany na etapie spłacania, zanim izolowane rdzenie lub przewody zostaną wprowadzone do wytłaczarki.
Hamowanie cząstek magnetycznych przeciwdziała bezwładności szpuli, umożliwiając wprowadzenie drutu do głowicy wytłaczarki przy stałym naprężeniu, zapobiegając w ten sposób:
Mimośrodowość warstwy izolacyjnej.
Nierówna grubość ścianki.
Wady powierzchni, takie jak wzory „bambusowe” lub ślady drgań.

Kluczowe funkcje:
Zapewnia spójność wytłaczanej średnicy zewnętrznej.
Zmniejsza gromadzenie się lub przerzedzanie drutu podczas cykli start-stop.

3. W Sztywnych Stranderach / Planetarnych Stranderach
Rola: Jednostka przedpłaty i pomocnicza jednostka spłaty
Pełni funkcję stojaka przedpłatowego, umożliwiającego płynne podawanie wielu szpul pojedynczego drutu do klatki splatającej.
Zapewnia delikatne, pozbawione wstrząsów napięcie podczas skręcania przewodów o dużych przekrojach (np. ACSR, kable o dużych średnicach) przy niskich prędkościach, chroniąc miękkie przewody aluminiowe lub miedziane przed odkształceniem na skutek rozciągania. Kluczowe funkcje:
Obsługuje elastyczne przewody giętkie o dużej średnicy.
Synchronizuje start/stop i śledzenie napięcia z maszyną główną.

4. W maszynach do ciągnienia drutu
Rola: Buforowanie wypłat przed losowaniem zgrubnym lub pośrednim
Spłaca surowiec z dużych szpul (Φ500–630mm) przed etapami ciągnienia zgrubnego lub pośredniego.
Hamowanie cząsteczkami magnetycznymi pochłania bezwładność szpuli, zapobiegając wybieganiu drutu („niekontrolowanemu”) i pękaniu.
Kluczowe funkcje:
Chroni matryce i wydłuża ich żywotność.
Poprawia stabilność prędkości rysowania.

5. W maszynach do wiązania
Rola: Precyzyjna kontrola napięcia elastycznych przewodów
Stosowany do owijania cienkich, elastycznych drutów miedzianych, cynowanych lub stopowych podczas wiązania/skręcania.
Tryb niskiego napięcia zapobiega rozciąganiu lub pękaniu cienkich drutów; nadaje się do bardzo cienkich drutów, drutów do zastosowań medycznych i przewodów elektronicznych.
Kluczowe funkcje:
Nadaje się do cienkich drutów (φ0,03–φ1,0 mm).
Zwiększa okrągłość i elastyczność wiązek drutu.

6. W maszynach do oklejania / wiązania
Rola: Taśma lub drut o stałym napięciu
Zapewnia stabilne napięcie odwijania materiałów takich jak taśma mikowa, taśma poliestrowa i włóknina.
Zapobiega marszczeniu, nakładaniu się i rozluźnianiu taśmy; zapewnia jakość warstw izolacyjnych lub ekranujących.
Kluczowe funkcje:
Zapewnia gładkie klejenie bez pęcherzyków powietrza.
Synchronizuje się z maszyną główną; automatyczna kompensacja napięcia.

7. W liniach odbierających / przewijających
Rola: Precyzyjna jednostka spłacania napięcia
Służy jako jednostka rozliczeniowa podczas procesów takich jak przewijanie, kontrola i znakowanie atramentowe.
Zapewnia, że ​​drut nie skręca się ani nie odkształca podczas procesu przewijania.
Kluczowe funkcje:
Nadaje się do precyzyjnego przewijania gotowych kabli i półproduktów.
Utrzymuje dopasowanie napięcia w pętli zamkniętej do jednostki odbierającej.
