Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Beyde
Orzecznictwo: CE
Numer modelu: 1250/1+4
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa
Czas dostawy: 90 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 200 zestawów/roku
typ: |
Automatyczny |
Typ maszyny: |
Planetarny |
Rozmiar szpulki: |
1250 |
Prędkość obrotowa: |
Maks. 50 obr./min |
Dotyczy: |
Leżenie |
Gwarancja: |
24 miesiące |
Kod Hs: |
8479400 |
Stan: |
Nowy |
Przybory: |
Drut Cu, drut Al, drut stalowy |
Zamiar: |
Układanie kabli |
Tył zwrot akcji: |
100% |
Nadaje się do: |
Układanie kabli |
Rdzeń: |
400mm2 |
typ: |
Automatyczny |
Typ maszyny: |
Planetarny |
Rozmiar szpulki: |
1250 |
Prędkość obrotowa: |
Maks. 50 obr./min |
Dotyczy: |
Leżenie |
Gwarancja: |
24 miesiące |
Kod Hs: |
8479400 |
Stan: |
Nowy |
Przybory: |
Drut Cu, drut Al, drut stalowy |
Zamiar: |
Układanie kabli |
Tył zwrot akcji: |
100% |
Nadaje się do: |
Układanie kabli |
Rdzeń: |
400mm2 |

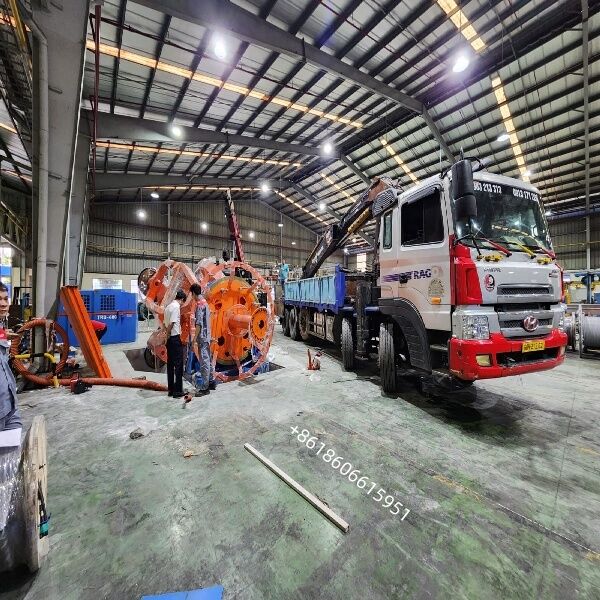

Maszyna do rozkładania kabli 1250/1+4 1250 mm Bobbin Planetary Cabler
Przegląd
Maszyna do układania planetarnych urządzeń CLY-1250/1+4 przeznaczona jest do układania / układania wielojądrowych kabli zasilania niskiego i średniego napięcia, kabli sterujących i kabli górniczych.Jest odpowiedni zarówno dla rdzenia okrągłego, jak i w kształcie sektora (do 5 rdzeni)Klatka do zawieszenia jest wyposażona w funkcję 100% odwrotu, zapewniającą minimalne napięcie wewnętrzne w układanym kablu.Cała linia jest sterowana przez ekran dotykowy PLC + HMI z silnikami napędzanymi inwerterem dla precyzyjnego rozkładu i zsynchronizowanej prędkości linii.
Zastosowanie
Rozłożenie kabli zasilania LV/MV (izolowane z PVC, XLPE)
Kable sterujące i zestawy kabli górniczych (2-5 rdzeni)
Wyposażenie do przewodów o kształcie okrągłym lub przed-spiralnym
Opcjonalne taśmowanie niemetalowe (taśma poliestrowa / lustrowa) i pancerz z stalowego drutu
Kluczowe cechy
Klatka do nawijania planetarnego (1 centralna + 4 boczne bobiny, PN1250) z pełną zdolnością do odwracania się wstecz
kierunek nawijania S/Z, odległość nawijania ustawialna bezstopniowo za pomocą sterownika PLC (300~2500 mm)
Dual-support duża konstrukcja łożyska do pracy z dużą prędkością, niskich wibracji
Elektryczne zaciskanie / rozluźnianie bobiny, funkcja przedkręcenia dla rdzeni sektora
Wyposażone w głowicę o opakowaniu niemetalowym (2-pad, 500 ∼ 650 obr./min) i opcjonalnie stalowe opancerzenie
Pneumatyczny kapstan z pomiarem długości i automatycznym zatrzymaniem w przypadku awarii
Kompletne zabezpieczenia bezpieczeństwa: przeciążenie, przejazd, blokada drzwi ochronnych, zatrzymanie awaryjne
| Rodzaj | 1 + 3 = 4 bobiny | 1 + 4 = 5 bobbinów | ||||
| Model | KP100 | KP125 | KP160 | KP100 | KP125 | KP160 |
| Drum φ[mm] | 1000 | 1250 | 1600 | 1000 | 1250 | 1600 |
| Sekcja kablowa do rdzenia okrągłego [mm2] | 16-240 | 25-300 | 25-300 | 16-240 | 25-300 | 25-300 |
| Sekcja kablowa dla rdzeni sektorów [mm2] | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 | 16-240 |
| Sekcja kablowa dla rdzeni przedspiralnych [mm2] | 16-240 | 16-400 | 16-400 | 16-240 | 16-400 | 16-400 |
| Końcowy kabel φ[mm] | 60 | 80 | 100 | 60 | 80 | 100 |
| Prędkość obrotu wirnika [rpm] | 55 | 36 | 24 | 55 | 30 | 20 |
| Prędkość linii [m/min] | 60 | 60 | 45 | 60 | 60 | 45 |
| Moc silnika głównego [kW] | 55 AC | 55 AC | 55 AC | 65 AC | 65 AC | 65 AC |
