Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Beyde
Orzecznictwo: CE
Numer modelu: 1250/1+4
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa
Czas dostawy: 90 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 200 zestawów/roku
Nazwa: |
maszyna do układania |
Materiał drutu: |
BV BVR PVC ITP. |
Stosowanie: |
Okablowanie |
Woltaż: |
110 V/220 V/240 V/380 V (50/60 Hz) |
Kolor: |
Dostosowane |
Skok splotu (mm): |
180-3166 |
Obrót klatki (obr/min): |
44 |
Gwarancja: |
12 miesięcy |
Silnik: |
Siemensa |
Falownik: |
Japonia YASKAWA |
Nazwa: |
maszyna do układania |
Materiał drutu: |
BV BVR PVC ITP. |
Stosowanie: |
Okablowanie |
Woltaż: |
110 V/220 V/240 V/380 V (50/60 Hz) |
Kolor: |
Dostosowane |
Skok splotu (mm): |
180-3166 |
Obrót klatki (obr/min): |
44 |
Gwarancja: |
12 miesięcy |
Silnik: |
Siemensa |
Falownik: |
Japonia YASKAWA |

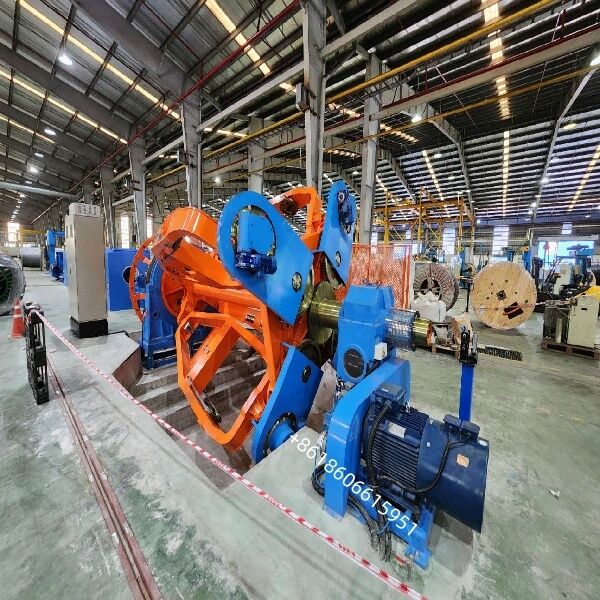

1250/1+4 Maszyna do układania kabli.
Maszyna do układania planetarnych urządzeń CLY-1250/1+4 przeznaczona jest do układania / układania wielojądrowych kabli zasilania niskiego i średniego napięcia, kabli sterujących i kabli górniczych.Jest odpowiedni zarówno dla rdzenia okrągłego, jak i w kształcie sektora (do 5 rdzeni)- Klatka jest wyposażona100% funkcja odwrotu, zapewniając minimalne napięcie wewnętrzne w układanym kablu.Cała linia jest sterowana przez ekran dotykowy Siemens/Delta PLC + HMI z silnikami napędzanymi inwerterem dla precyzyjnego rozkładu i zsynchronizowanej prędkości linii.
Rozłożenie kabli zasilania LV/MV (izolowane z PVC, XLPE)
Kable sterujące i zestawy kabli górniczych (2-5 rdzeni)
Wyposażenie do przewodów o kształcie okrągłym lub przed-spiralnym
Opcjonalne taśmowanie niemetalowe (taśma poliestrowa / lustrowa) i pancerz z stalowego drutu
✅Klatka do nawijania planetarnego (1 centralna + 4 boczne bobiny, PN1250)z pełną zdolnością odwracania
✅W kierunku S/Z nawijania, ustawialne bezstopniowo poprzez PLC (300~2500 mm)
✅ Dual-support duża konstrukcja łożyska dla dużej prędkości, niskich wibracji pracy
✅ Elektryczne zaciskanie / rozpuszczanie bobiny, funkcja przedkręcenia dla rdzeni sektora
✅ Wyposażony w głowicę o opakowaniu niemetalowym (2-pad, 500 ∼ 650 obr./min) oraz opcjonalną oprawę stalową
✅ Kapstan gąsienica pneumatyczna z pomiarem długości i automatycznym zatrzymaniem się w przypadku błędu
✅ Kompletne zabezpieczenia bezpieczeństwa: przeciążenie, przejazd, blokada drzwi ochronnych, zatrzymanie awaryjne
Przegląd
Maszyna do układania planetarnych urządzeń CLY-1250/1+4 przeznaczona jest do układania / układania wielojądrowych kabli zasilania niskiego i średniego napięcia, kabli sterujących i kabli górniczych.Jest odpowiedni zarówno dla rdzenia okrągłego, jak i w kształcie sektora (do 5 rdzeni)Klatka do zawieszenia jest wyposażona w funkcję 100% odwrotu, zapewniającą minimalne napięcie wewnętrzne w układanym kablu.Cała linia jest sterowana przez ekran dotykowy Siemens/Delta PLC + HMI z silnikami napędzanymi inwerterem dla precyzyjnego rozkładu i zsynchronizowanej prędkości linii.
Zastosowanie
Rozłożenie kabli zasilania LV/MV (izolowane z PVC, XLPE)
Kable sterujące i zestawy kabli górniczych (2-5 rdzeni)
Wyposażenie do przewodów o kształcie okrągłym lub przed-spiralnym
Opcjonalne taśmowanie niemetalowe (taśma poliestrowa / lustrowa) i pancerz z stalowego drutu
Kluczowe cechy
✅ Planetarna klatka do nawijania (1 centralna + 4 boczne bobiny, PN1250) z pełną zdolnością zwrotu z tyłu
✅ kierunek nawijania S/Z, stopniowo regulowany poprzez PLC (300~2500 mm)
✅ Dual-support duża konstrukcja łożyska dla dużej prędkości, niskich wibracji pracy
✅ Elektryczne zaciskanie / rozpuszczanie bobiny, funkcja przedkręcenia dla rdzeni sektora
✅ Wyposażony w głowicę o opakowaniu niemetalowym (2-pad, 500 ∼ 650 obr./min) oraz opcjonalną oprawę stalową
✅ Kapstan gąsienica pneumatyczna z pomiarem długości i automatycznym zatrzymaniem się w przypadku błędu
✅ Kompletne zabezpieczenia bezpieczeństwa: przeciążenie, przejazd, blokada drzwi ochronnych, zatrzymanie awaryjne
Maszyna do układania planetarnych urządzeń CLY-1250/1+4 przeznaczona jest do układania / układania wielojądrowych kabli zasilania niskiego i średniego napięcia, kabli sterujących i kabli górniczych.Jest odpowiedni zarówno dla rdzenia okrągłego, jak i w kształcie sektora (do 5 rdzeni)- Klatka jest wyposażona100% funkcja odwrotu, zapewniając minimalne napięcie wewnętrzne w układanym kablu.Cała linia jest sterowana przez ekran dotykowy Siemens/Delta PLC + HMI z silnikami napędzanymi inwerterem dla precyzyjnego rozkładu i zsynchronizowanej prędkości linii.
Rozłożenie kabli zasilania LV/MV (izolowane z PVC, XLPE)
Kable sterujące i zestawy kabli górniczych (2-5 rdzeni)
Wyposażenie do przewodów o kształcie okrągłym lub przed-spiralnym
Opcjonalne taśmowanie niemetalowe (taśma poliestrowa / lustrowa) i pancerz z stalowego drutu
✅Klatka do nawijania planetarnego (1 centralna + 4 boczne bobiny, PN1250)z pełną zdolnością odwracania
✅W kierunku S/Z nawijania, ustawialne bezstopniowo poprzez PLC (300~2500 mm)
✅ Dual-support duża konstrukcja łożyska dla dużej prędkości, niskich wibracji pracy
✅ Elektryczne zaciskanie / rozpuszczanie bobiny, funkcja przedkręcenia dla rdzeni sektora
✅ Wyposażony w głowicę o opakowaniu niemetalowym (2-pad, 500 ∼ 650 obr./min) oraz opcjonalną oprawę stalową
✅ Kapstan gąsienica pneumatyczna z pomiarem długości i automatycznym zatrzymaniem się w przypadku błędu
✅ Kompletne zabezpieczenia bezpieczeństwa: przeciążenie, przejazd, blokada drzwi ochronnych, zatrzymanie awaryjne
|
Pozycja |
Specyfikacja |
|---|---|
| Model | CLY-1250/1+4 Maszyna do układania planety |
| Wielkość w klatce | PN1250 (1 centralna + 4 boczne rolki) |
| Wprowadź rdzeń Dia. | Φ6 ?? Φ30 mm (sekcja przewodnika 10 ∼300 mm2) |
| Maks. przeładowanie kabli | ≤ Φ80 mm |
| Max. Prędkość obrotowa | 50 obrotów/min |
| Stranding / Lay-up Pitch | 300×2500 mm (regulowane bezkrok, S/Z) |
| Maksymalna prędkość linii | ≈ 50 m/min |
| Głowa taśmowa niemetalowa | 2-pad, 500~650 obrotów na minutę; ustawialny bezkrok bezstopniowo |
| Urządzenie do wyciągania | Gąsienica pneumatyczna, maksymalna przyciąganie 1600 kg |
| Centralna wypłata | Rodzaj kolumny PN800 PN1600 |
| Wykorzystanie | Typ bramki PN2000 / PN2500 |
| Silnik napędu głównego | Inwerter AC o mocy 45 kW (klatka) |
| Silnik taśmowy | Inwerter prądu przemiennego o mocy 11 kW |
| Silnik Capstan | Inwerter prądu przemiennego 22 kW |
| Silnik odbioru | 5Inwerter prądu przemiennego o mocy 0,5 kW |
| Całkowita moc zainstalowana | ≈ 85 kW (3Ph, 380V±10%, 50Hz) |
| Wysokość środka maszyny | 1000 mm |
| Położenie | Od prawej do lewej (przystosowywalne) |
| Całkowity wymiar (ref.) | ≈ 35 000 × 6000 × 5000 mm |
PN1250/1+4 Planetary Stranding Cage with back-twist ?? 1 zestaw
Dwuwierszowy uchwyt do zamykania matrycy 1 zestaw
Φ630×2 Niemetalowe urządzenie do taśmowania 1 zestaw
Miernik Długości Mechaniczny + Elektroniczny 1 zestaw
1600 kg Gąsienica Pneumatyczna Capstan 1 zestaw
Φ2500 Typ portalu Przyjmowanie z przewodem trawerowym 1 zestaw
Kompletny układ sterowania elektrycznym (PLC + HMI + Inwerter) 1 zestaw
Rury ochronne i urządzenie awaryjne
Φ1600 Kolumna centralna stacja płatnicza 1 zestaw
