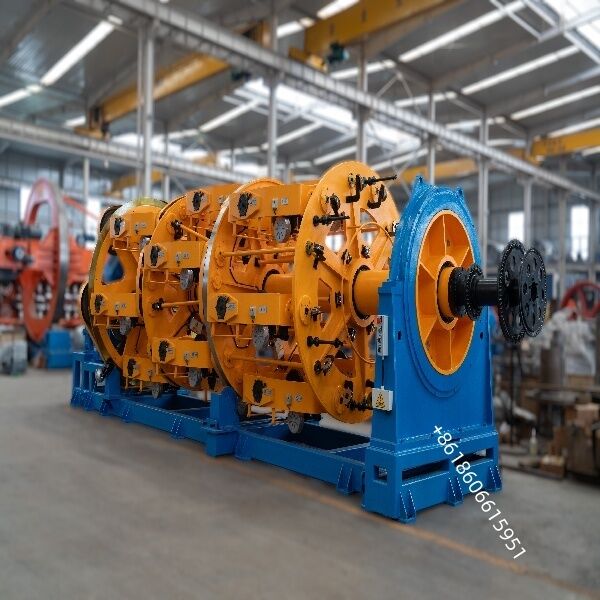

Inżynieria i wsparcie 630/6+12+18 Wysokiej Szybkości Maszyna Stranding Planetary

Inżynieria i Wsparcie 630/6+12+18 Wysokowydajna Maszyna do Skręcania Planetarnego

Wysokowydajna Maszyna do Skręcania Planetarnego jest przeznaczona do produkcji wielordzeniowych kabli w dużych ilościach, takich jak kable sterownicze, zasilające i danych. Jest to kluczowa maszyna do zastosowań wymagających gęstego, wysokiej jakości skręcania, w tym do ładowarek, fotowoltaiki i robotyki.

Zasada Działania i Kluczowe Cechy

Działanie Klatki Planetarnej: Wiele szpul jest zamontowanych na obracającej się klatce planetarnej. Gdy klatka obraca się wokół osi centralnej, każda szpula jednocześnie obraca się wokół własnej osi, skręcając druty. Ten system przekładni "słońce-planeta" może być skonfigurowany do skręcania wstecznego w celu produkcji okrągłych, zwartych i współosiowych rdzeni kablowych.

Wysoka Prędkość i Produktywność:

Nowoczesne maszyny są projektowane z myślą o wysokich prędkościach obrotowych i liniowych, znacząco zwiększając wydajność przy jednoczesnym zachowaniu jakości.

Jednolite Sterowanie Napięciem:

Wyposażone w indywidualne systemy napinania (hamulce magnetyczne, histereza lub ramiona balansu) zarządzane przez sterowniki PLC w celu zapewnienia stałej długości skoku i zapobiegania owalizacji przewodników lub defektom powierzchni.

Wszechstronne Konfiguracje:

Dostępne w różnych rozmiarach (np. 315, 400, 500, 630) z różnymi pojemnościami szpul (6, 12, 18, 24, 30) w celu dopasowania do szerokiego zakresu średnic drutów i końcowych rozmiarów kabli.

Zintegrowane Komponenty Linii Produkcyjnej:Kompletna linia produkcyjna zazwyczaj obejmuje:

Stojaki do odwijania centralnego lub bocznego

Klatka skręcająca planetarna z funkcją skręcania wstecznego

Uchwyt matrycy i urządzenie do wstępnego skręcania

Głowice do taśmowania/pancerzowania

Przenośnik i urządzenie do ściągania

Nawijak z systemem przesuwnym

Szafa sterownicza elektryczna z HMI

Typowe Zastosowania

Kable Sterownicze i Zasilające: Do kabli sterowniczych robotów, automatyki i przemysłowych wymagających gęstego skręcania.

Kable Nowej Energii: Szeroko stosowane do ładowarek pojazdów elektrycznych, kabli fotowoltaicznych (PV) i kabli turbin wiatrowych.

Kable Danych i Komunikacji: Nadają się do kabli instalacyjnych i kompozytowych kabli optyczno-elektrycznych.

Kable Specjalistyczne: Do kabli o wysokiej elastyczności, kabli wind, kabli medycznych, gdzie jakość i spójność są kluczowe.

Fokus Inżynierii i Wsparcia

Proces i Układ Linii: Definiowanie rozmiaru przewodnika, długości skoku i prędkości liniowej. Dostarczanie rysunków ogólnych (GA) dla fundamentów, zasilania (zazwyczaj 3×380V, 50Hz) i odstępów bezpieczeństwa.

Uruchomienie i Szkolenie: Instalacja na miejscu, nawlekanie i uruchomienie. Szkolenie operatorów w zakresie obsługi, regulacji napięcia i podstawowego rozwiązywania problemów.

Wsparcie Zdalne i Terenowe: Diagnozowanie problemów zdalnie przez telefon lub wideo. Dostarczanie części zamiennych, takich jak łożyska, paski i czujniki. Świadczenie usług serwisowych na miejscu w przypadku poważnych awarii lub modernizacji.

Konserwacja i Optymalizacja: Opracowywanie harmonogramów konserwacji zapobiegawczej i doradztwo w zakresie modernizacji systemów sterowania lub integracji danych dla Przemysłu 4.0.

Wskazówki Inżynieryjne

Zrównoważenie Klatki: Upewnij się, że obciążenie szpul jest zrównoważone, aby zminimalizować wibracje i zużycie łożysk przy wysokich prędkościach.

Solidne Sterowanie Napięciem: Używaj wysokiej jakości, skalibrowanych systemów napinania. W przypadku drobno skręcanych przewodników rozważ zastosowanie zamkniętej pętli magnetycznej lub serwo-napięcia dla lepszych wyników.

Fundament i Wyrównanie: Solidny fundament jest kluczowy. Precyzyjne wyrównanie klatki, przenośnika i nawijaka jest niezbędne, aby zapobiec wibracjom i przedłużyć żywotność komponentów.

Wykorzystanie Symulacji: W przypadku niestandardowych lub szybkich projektów używaj oprogramowania do dynamiki wielobryłowej (takiego jak RecurDyn) do modelowania obciążeń, optymalizacji układu napędowego i redukcji prób i błędów
