Szczegóły produktu
Miejsce pochodzenia: Chiny
Nazwa handlowa: Beyde
Orzecznictwo: CE
Numer modelu: 630/1+6
Warunki płatności i wysyłki
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Pakowanie kontenerów bezpieczeństwa
Czas dostawy: 90 dni
Zasady płatności: L/C, D/A, D/P, T/T
Możliwość Supply: 200 zestawów/roku
Stosowanie: |
Strata |
Kolor: |
Zgodnie z wymaganiami klienta |
Nazwa: |
Maszyna do skręcania rur |
Aplikacja: |
stal, aluminium, drut stalowy, ACSR i AAAC |
Funkcjonować: |
Przewody splecione |
Wysokość centralna maszyny: |
700mm |
Centralna szpula zwrotna: |
PN400-PN630 |
Rozmiar szpulki odbiorczej: |
PND800-PND1600 |
PLC: |
Siemensa |
Maksymalna średnica gołego drutu: |
5mm |
Gwarancja: |
12 miesięcy |
Stosowanie: |
Strata |
Kolor: |
Zgodnie z wymaganiami klienta |
Nazwa: |
Maszyna do skręcania rur |
Aplikacja: |
stal, aluminium, drut stalowy, ACSR i AAAC |
Funkcjonować: |
Przewody splecione |
Wysokość centralna maszyny: |
700mm |
Centralna szpula zwrotna: |
PN400-PN630 |
Rozmiar szpulki odbiorczej: |
PND800-PND1600 |
PLC: |
Siemensa |
Maksymalna średnica gołego drutu: |
5mm |
Gwarancja: |
12 miesięcy |

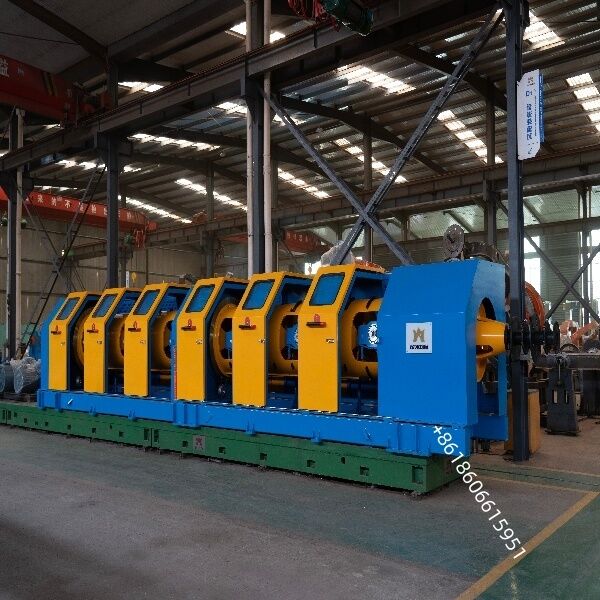

Chińska produkcja Duża maszyna do skręcania drutów rurowych 500mm Model maszyny do skręcania rurowego
Zastosowanie:
Te szybkie maszyny są głównie używane do skręcania drutu miedzianego, drutu aluminiowego, drutu stalowego, ACSR i liny stalowej. W połączeniu z głowicą do owijania, mogą być używane do izolacji rdzeni i niektórych procesów skręcania kabli sterowniczych.
Komponent:
Centralny odwijak. główna jednostka, urządzenie do owijania (opcjonalnie), capstan, urządzenie do nawijania i przesuwania oraz system sterowania elektrycznego.
Maszyna do skręcania kabli elektrycznych rurowych 630 1+6 jest kluczowym elementem wyposażenia do produkcji 7-żyłowych (1+6) przewodów skręcanych, takich jak ACSR, AAAC, miedź i aluminium. Poniżej znajduje się przegląd techniczny i typowe wsparcie, jakiego może oczekiwać inżynier.
Przegląd maszyny i kluczowe parametry
Typ: Maszyna do skręcania rurowego 630 1+6
Zastosowanie: Skręcanie 7-żyłowych (1+6) przewodów, takich jak ACSR, AAAC, miedź i aluminium.
Struktura: Klatka skręcająca z 6 bębnami obraca się, podczas gdy centralny drut pozostaje nieruchomy, co jest odpowiednie dla przewodów skręcanych o średnim i dużym przekroju.
Obszary wsparcia inżynieryjnego
Przedsprzedaż i podstawy inżynierii
Przegląd zastosowania: Potwierdzenie przydatności do typu i rozmiaru przewodnika.
Projekt układu i mediów: Dostarczenie rysunków ogólnych (GA) i obliczenie zapotrzebowania na moc, powietrze i fundamenty.
Konsultacje procesowe: Doradztwo w zakresie długości skoku, prędkości i zakresów napięcia.
Uruchomienie i szkolenie
Instalacja na miejscu: Montaż mechaniczny i elektryczny, wyrównanie i kontrole bezpieczeństwa.
Próby: Pomoc w uruchomieniu, optymalizacji i zatwierdzeniu pierwszej sztuki.
Szkolenie operatorów: Omówienie obsługi, podstawowej konserwacji i rozwiązywania problemów.
Wsparcie zdalne i terenowe
Pomoc zdalna: Diagnozowanie problemów przez telefon, wideo lub pulpit zdalny.
Części zamienne: Dostarczanie kluczowych komponentów, takich jak łożyska, paski i czujniki.
Serwis na miejscu: Wysyłanie inżynierów do złożonych usterek lub projektów modernizacyjnych.
Konserwacja i optymalizacja
Konserwacja zapobiegawcza: Tworzenie harmonogramów i list kontrolnych dla łożysk, smarowania i systemów napinania.
Modernizacje: Doradztwo w zakresie aktualizacji systemów sterowania, integracji danych i ulepszeń wydajności.
Dokumentacja i standardy
Instrukcje obsługi maszyny: Do obsługi, schematów elektrycznych i list części.
Dokumenty procesowe: Zalecane ustawienia i listy kontrolne jakości dla określonych typów przewodników.
Standardy: Zgodność z normami IEC, ISO i regionalnymi normami dotyczącymi kabli (np. dla ACSR/AAAC)
|
MODEL
|
ŚREDNICA PRZED SKRĘCANIEM [mm]
|
PRĘDKOŚĆ OBROTOWA [RPM]
|
ŚREDNICA CAPSTAN [mm]
|
|
GJ-6/160
|
0.12-0.40
|
2200
|
2*250
|
|
GJ-12/160
|
0.12-0.4
|
2100
|
2*250
|
|
GJ-18/160
|
0.12-0.40
|
1900
|
2*250
|
|
GJ-12/200
|
0.3-0.90
|
1500
|
2*320
|
|
GJ-18/200
|
0.3-0.90
|
1400
|
2*320
|
|
GJ-24/200
|
0.3-0.90
|
1300
|
2*400
|
|
GJ-30/200
|
0.3-0.90
|
1200
|
2*600
|
|
GJ-36/200
|
0.3-0.90
|
1100
|
2*600
|
|
GJ-12/250
|
0.4-1.0
|
1400
|
2*400
|
|
GJ-18/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-24/250
|
0.4-1.0
|
1200
|
2*600
|
|
GJ-30/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-36/250
|
0.4-1.0
|
1100
|
2*600
|
|
GJ-12/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-18/300
|
0.5-1.3
|
1200
|
2*600
|
|
GJ-24/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-30/300
|
0.5-1.3
|
1000
|
2*800
|
|
GJ-36/300
|
0.5-1.3
|
900
|
2*800
|
|
GJ-12/400
|
0.8-2.5
|
700
|
2*1000
|
|
GJ-18/400
|
0.8-2.5
|
600
|
2*1000
|
|
GJ-24/400
|
0.5-2.5
|
600
|
2*1000
|
|
GJ-12/500
|
1.0-3.5
|
650
|
2*1200
|
|
GJ-18/500
|
1.0-3.5
|
500
|
2*1200
|
|
GJ-12/630
|
1.5-5.0
|
450
|
2*1400
|
|
GJ-18/630
|
1.5-5.0
|
400
|
2*1600
|
|
GJ-12/800
|
2.0-6.0
|
350
|
2*1600
|
|
GJ-24/800
|
2.0-6.0
|
300
|
2*1800
|
|
GJ-6/1000
|
3.0-18.0
|
300
|
2*2000
|
|
GJ-8/1000
|
3.0-18.0
|
300
|
2*2000
|
