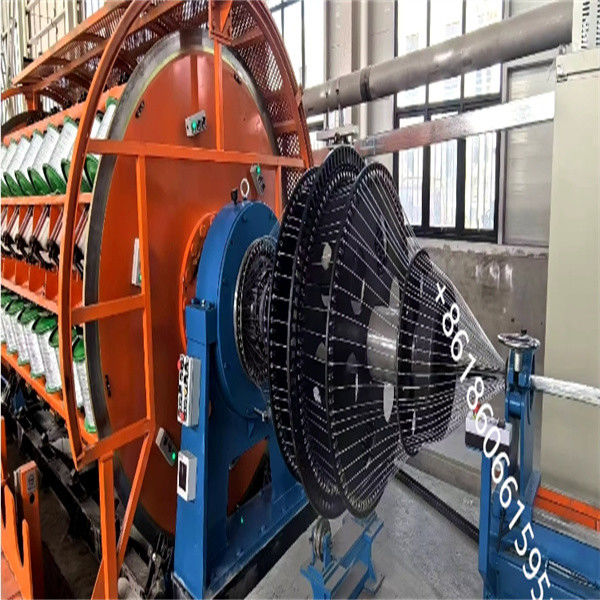

Prędkość bezstopniowa 400/42+42 Maszyna z opancerzonymi kablami do różnych specyfikacji kabli

Prędkość bezstopniowa 400/42+42 Maszyna z opancerzonymi kablami do różnych specyfikacji kabli

1.Zastosowanie:
Maszyna ta jest wykorzystywana głównie do produkcji tarczy drutu stalowego o niskiej zawartości węgla do dużych przeciągów kablowych i nieodwracającego się skręcania drutów stopu aluminium;Można go również stosować do nieprzekręconego wiązania miedzianego okrągłego drutu.

2.Przegląd składu sprzętu
Cała maszyna jest napędzana przez oddzielny silnik, a zawias i trakcja są napędzane przez oddzielne silniki.Kontrola całej maszyny przyjmuje Siemens S7-200 serii PLC, aby zapewnić dokładność synchronizacjiW rzeczywistej produkcji, the operator can set the process parameters such as the pitch of each section of the twisted wire and the speed of the production line on the touch screen according to the required cable specificationsPodczas uruchamiania sterownik automatycznie oblicza prędkość każdej części przesyłowej, zapewniając synchronizację całej maszyny i dokładność przesuwania skręconych drutów,i osiągnięcie bezstopniowej regulacji prędkości całej maszyny.
Napięcie cewki drutu z zakręconego ciała jest kontrolowane i regulowane przez tarcie mechaniczne w celu zapewnienia stabilności napięcia cewki drutu.
Cała maszyna obsługuje sterownik PLC serii Siemens S7-200 i bus terenowy do jednolitego sterowania, koordynacji stanu pracy, pracy,i regulacji prędkości różnych części elektrycznych maszynyEkran dotykowy obsługi przyjmuje barwny interfejs człowiek-maszyna Siemens do sterowania operacją.

• Drut ze stali o niskiej zawartości węgla:Φ0,9-Φ3,0mm
• Maksymalna średnica rdzenia przed pancerzeniem: ≤ Φ80 mm
• Prędkość obrotowa:72.5r/min ((prędkość robocza)
• Zbiór pancerza:Stepless adjust
• Moc silnika głównego: 90kw (silnik zmiennej częstotliwości prądu przemiennego)
• Φ600x2 prędkość maszyny taśmowania niemetalicznej:500 r/min
• Niemetalowe taśmowanie maszyny:Stepless regulować
• Moc silnika maszyny taśmowania niemetalowego:11kw (silnik zmiennej częstotliwości AC)
• Maksymalna siła trakcyjna: 5 T
• Maksymalna prędkość linii trakcyjnej: 30 m/min
• Moc silnika gąsienica pneumatyczna:22kw x2 zestaw ((AC silnik o zmiennej częstotliwości)
• Wielkość koła wypłacalnego w klatce:PN400 ((Rysunek koła klienta)
• Centrum Wielkość koła wypłaty: PN1600-PN3150
• Wielkość koła pojemnego:PN1600-PN3150
• Wysokość środka maszyny: 1000 mm

• 3150 mm portalowy stojak wypłacalny
• # wpisz przez ramę drutu
• 48+48-500 klatki głównej
• Automatyczny system bobiny ładowania bocznego
• Włókna do zamykania drutu
• Φ600x2 niemetalowa taśma taśmowa
• Licznik mechaniczny i elektryczny
• 5000 kg maszyny gąsienicowej
• 3150 mm portalowy zbiornik i stojak linii poprzecznej
• System sterowania elektrycznego
• Ogrodzenie bezpieczeństwa

4.Elektryczny system sterowania

• Zasilanie jest trójfazowym systemem pięciodrukowym: 380V (± 10%) 50HZ
• Maszyna ta wykorzystuje napęd pod silnikiem (silnik wykorzystuje silnik o zmiennej częstotliwości), a każdy silnik o zmiennej częstotliwości AC wykorzystuje konwerter częstotliwości do sterowania prędkością.Cała maszyna jest sterowana przez programowalny sterownik Siemens, a ekran dotykowy Siemens kontroluje działanie.
• Ta maszyna jest wyposażona w następujące zabezpieczenia:
• Alarm awarii przekształcacza.
• Ochrona przed przeciążeniem i ochrona zasilania kabli przyjmujących i rozładowujących.
• Ochrona przed niskim ciśnieniem powietrza.
• Ochrona przed pęknięciem drutu.

5.Dyrektor:

Kierunek działania urządzenia: prawa głowa maszyny, działanie urządzenia skierowanego w stronę, lewa linia uwolnienia, prawa linia odbioru

6Kolor:

• Części obrotowe:RAL2004
• Główna część nadwozia:RAL5015
• Pozostałe części:RAL7035
