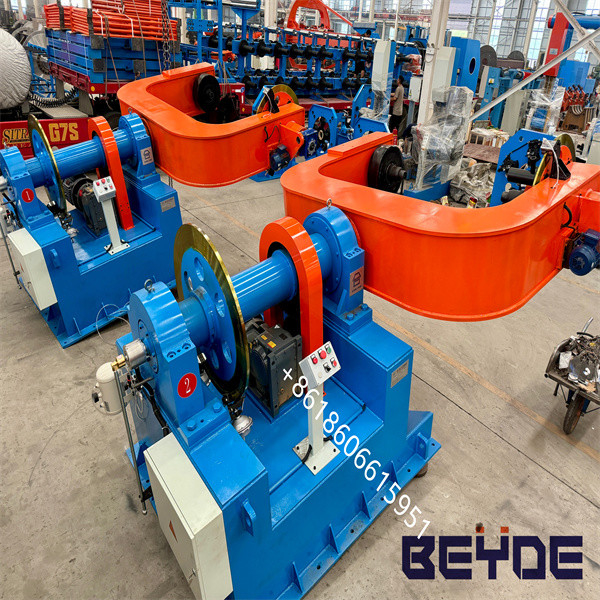

Maszyna do twirtu bębnowego do twirtu węzłów okrągłych lub sektorowych

Szczegóły produktu

Miejsce pochodzenia: Hejian, Chiny

Nazwa handlowa: Beyde

Numer modelu: twister bębnowy

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Szczegóły pakowania: Załadunek kontenera z opakowaniem zabezpieczającym

Czas dostawy: 70-150 dni po otrzymaniu wpłaty

Zasady płatności: L/C, T/T

Możliwość Supply: 120 kpl./rok

Najlepszą cenę
Szczegóły produktu
Podkreślić:

Maszyna do twisteru bębnowego kabli sektoru

,

Maszyna do twisteru bębnowego

,

Maszyna do skręcania bębnowych kabli okrągłych

Prędkość Strandera:
50 obr./min
Gwarancja::
12 miesięcy
PLC:
Siemensa
Użycie:
Okablowanie
Specyfikacje:
Silniki przesuwu
Opłacać się:
Typ widelca
Pancerna prędkość głowy:
650r/min
Moc silnika:
110kw
Wypełnianie ramki:
1 SET
Gwarancja:
1 rok
Układanie boiska:
Bezstopniowa, regulowana
Siła gąsienicy:
5000 kg
Maksymalna średnica zewnętrzna splotu:
120 MM
Prędkość Strandera:
50 obr./min
Gwarancja::
12 miesięcy
PLC:
Siemensa
Użycie:
Okablowanie
Specyfikacje:
Silniki przesuwu
Opłacać się:
Typ widelca
Pancerna prędkość głowy:
650r/min
Moc silnika:
110kw
Wypełnianie ramki:
1 SET
Gwarancja:
1 rok
Układanie boiska:
Bezstopniowa, regulowana
Siła gąsienicy:
5000 kg
Maksymalna średnica zewnętrzna splotu:
120 MM
Opis produktu

JPD-3150 Drum Twister Machine do zawijania i blokowania okrągłych lub sektorowych kabli



Maszyna do twirtu bębnowego do twirtu węzłów okrągłych lub sektorowych 0

Użycie:

Maszyna ta jest wykorzystywana głównie do wiązania dużych przecinkowych i długich kabli zasilania oraz przewodników podzielonych, a także do owijania taśm niemetalicznych i stalowych taśm opancerzających kabli.Ta maszyna ma funkcję zbrojenia stalowego drutu i miedzianego drutu w 96 głów.

Główny parametr techniczny:

2.1 Maksymalna dawka przedawkowania Ø25 mm- Ø140 mm
2.2 Zakres odłoża 200-5000 mm
2.3 Maksymalna prędkość obrotowa maszyny 30 r/min
2.4 Prędkość linii trakcyjnej 33 m/min
2.5 Maksymalna siła trakcyjna 5T
2.6 Maksymalna prędkość obrotowa głowicy taśmowej niemetalowej 650 r/min
2.7 Nie-metalowe taśmowanie głowy (stabilne bezkrok) 20-208 mm
2.8 Maksymalna prędkość obrotowa głowicy taśmowania metalowego 550 r/min
2.9 Odległość głowy taśm metalowych (regulowana bezkrokniowo) 20-305 mm
2.10 Wypłata drutu stalowego qty Włókno 48+48
2.11 Wielkość koła wypłacalnego ze stali 500 PND
2.12 Wielkość koła wypłacalnego PN1600-PN2000
2.13 Wielkość szlifu pojemnego PN2500-PN315
2.14 Wiązka wypełniająca z

średnica zewnętrzna × otwór × szerokość

F500 × F40 × 400 mm (10 kul)

Średnica dysku × otwór × zewnętrzne przekładnie

F800 × F52 × 500 mm (4 kule)

2.15 2500 Obrót zwrotny Moc silnika 22KW ((AC silnik o zmiennej częstotliwości)
2.16 2000 Obrót zwrotny Moc silnika 4x18,5 KW ((AC silnik o zmiennej częstotliwości)
2.17 Głowa taśmowa niemetalowa Moc silnika 11KW ((AC silnik o zmiennej częstotliwości)
2.18 Moc silnika do opancerzenia taśmami stalowymi 22KW ((AC silnik o zmiennej częstotliwości)
2.19 moc silnika gąsienicy 2x22KW ((AC silnik o zmiennej częstotliwości)
2.20 Moc silnika obrotowego klatki 55KW ((AC silnik o zmiennej częstotliwości)
2.21 Centrum maszyny wysoko 1000 mm

/

Główny składnik

3.0 Ø2000 rotacyjna część wypłaty 4 zestawy
3.1 Ø2500 stoisko zwrotnego wypłaty 1 zestaw
3.2 # Wpisz przez stawkę drutu 5 zestawów
3.3 Wskazówka rowerowa 1 zestaw
3.4 Włókno do wypełniania 2 zestawy
3.5 Trzy rzędy, posiadające uchwyt do montażu 1 zestaw
3.6 48+48 głowicy stału stalowego 2 zestawy
3.7 Głowa pancerna ze stali 1 zestaw
3.8 Ø 600 maszyny do taśmowania z podwójnymi rolkami 1 zestaw
3.9 Ø 800 maszyna do taśmowania taśm ze stali 1 zestaw
3.10 5T Rotacja pneumatyczna Caterpillar 1 zestaw
3.11 Ø 3150 Linia przejściowa drutu pociągowego typu bębnowy 1 zestaw (hydrauliczny system bobiny ładowania)
3.12 System hydrauliczny pneumatyczny 1 zestaw
3.13 Ogrodzenie bezpieczeństwa 1 zestaw
3.14 System sterowania elektrycznego 1 zestaw



Główne parametry techniczne:

4.1Ø2500 mm obrotowy stojak wypłacalny

4.1.1 Specyfikacje rolki wypłacalnej: PN2000 PN2500

4.1.2 Maksymalne obciążenie: 12T

4.1.3 Maksymalna prędkość obrotowa 30 r/min.

4.1.4 Moc silnika: 22 kW (silnik o zmiennej częstotliwości prądu przemiennego)

4.1.5 Odpłata napięcia: 10 ¢ 150 kg

4.1.6 Stojak wypłacalny jest konstrukcją typu widelca, napędzaną oddzielnym silnikiem. Może obracać się synchronicznie z stojakem do odbioru lub być mocowany bez rotacji,lub być ręcznie wyciągnięte.

4.1.7 Siłę wyładowującą i siłę napięcia można kontrolować dynamicznie i regulować według własnej woli w warunkach wyłączenia i pracy.

4.1.8 Węzeł jest zaciskany przez niezależny silnik o mniejszym wału.

4.1.9 Górne i dolne bębny muszą być napędzane przez użytkownika.

4.1.10 Należy zastosować pneumatyczne urządzenie hamulcowe.

4.1.11 Każdy stojak wypłacalny jest wyposażony w stację obsługi, która może kontrolować obrót lub zatrzymanie stojaka wypłacalnego.



4.2Ø1600 mmstojak zwrotny

4.2.1 Specyfikacje rolki wypłacalnej: PN1600 PN2000

4.2.2 Maksymalne obciążenie: 8T

4.2.3 Maksymalna prędkość obrotowa: 30 r/min.

4.2.4 Moc silnika: 18,5 kW (silnik o zmiennej częstotliwości prądu przemiennego)

4.2.5 Odpłata napięcia: 10 ¢ 150 kg

4.2.6 Stojak wypłacalny jest konstrukcją typu widelca, napędzaną oddzielnym silnikiem. Może obracać się synchronicznie z stojakem do odbioru lub być mocowany bez rotacji,lub być ręcznie wyciągnięte.

4.2.7 Siłę wyładowującą i siłę napięcia można kontrolować dynamicznie i regulować według własnej woli w warunkach wyłączenia i pracy.

4.2.8 Węzeł jest zaciskany przez niezależny silnik o mniejszym wału.

4.2.9 Górne i dolne bębny muszą być napędzane przez użytkownika.

4.2.10 Należy zastosować pneumatyczne urządzenie hamulcowe.

4.2.11 Każdy stojak wypłacalny jest wyposażony w stację obsługi, która może kontrolować obrót lub zatrzymanie stojaka wypłacalnego.



4.3 # wpisz przez ramę drutu

4.3.1 To urządzenie jest wyposażone wyłącznie w centralny stojak wypłat.

4.3.2 Horyzontalna i pionowa struktura czterech walców kierowniczych, rozstawienie walców kierowniczych można regulować ręcznie

4.4 Ramy rolkowe do kierownicy

4.4.1 Dwa naprzeciwko stożki wypłacalne mają wspólny zestaw tego urządzenia.

4.4.2 Połączona konstrukcja koła kierowniczego i walca kierowniczego

4.5 ramy wypłacalności liny wypełniającej

4.5.1 Specyfikacja rolki odbioru liny napełniającej: średnica zewnętrzna × otwór × szerokość

300 × F40 × 400 mm (10 kul)

4.5.2 Specyfikacja rolki odbioru liny wypełniającej: średnica zewnętrzna × otwór × szerokość

F800 × F52 × 320 mm (4 kule)

4.5.3 Istnieje dwuwarstwowa struktura: 10 małych grup wypłacających w górnej warstwie i 4 duże grupy wypłacające w dolnej warstwie.

4.5.4 Istnieją łącznie 2 zestawy, które są odpowiednio umieszczone po obu stronach linii środkowej przewodzącej kablem.

4.6 Trzy rzędy uchwytów do układania matriców

4.6.1 Wielkość rysunku: 160 × 160 mm (średnica zewnętrzna) × szerokość zewnętrzna)

4.6.2 Urządzenie jest wyposażone w trzy podstawy drutu.

4.6.3 Trzy lub cztery rdzenie dzielą przewód drutowy, który jest wyposażony w koło tłoczące w kształcie wentylatora, aby zapewnić, że rdzeń kabla nie będzie się odchylał.



4.742 głowica stojak do wypłaty z drutu stalowego

4.7.1 Odpłatna głowa qty: 48+48

4.7.2 Specyfikacja bębna odbioru: Ø 500 mm

4.7.3 Prężnica pojedynczego drutu z pancernego drutu stalowego: Ø 1,5 ̊ Ø 4,0 mm

4.7.4 Średnica pojedynczego osłoniętego drutu miedzianego: Ø 1,8 ̊Ø 4,5 mm

4.7.5 Maksymalna liczba tarczowych drutów stalowych: 96

4.7.6 Urządzenie obejmuje 96 głowic stalowych drutów, wyciągający stojak, kolumnę przewodnika, urządzenie wyprostowujące drut stalowy itp.

4.7.7 Zestaw wypłacalny znajduje się po obu stronach linii środkowej sprzętu, a rolka jest zamontowana po obu stronach zestawu wypłacalnego po każdej stronie

4.7.8 Jest on wyposażony w podstawę formy pojedynczej linii, a wymiary formy równoległej linii: F140 × 100 mm (średnica zewnętrzna × szerokość zewnętrzna).

4.7.9 Przymocowana głowica przedkręcenia drutu



4.8Ø600 maszyna do taśmowania z podwójnymi rolkami

4.8.1 Maksymalna OD owiniętego rdzenia kabla: Ø 140 mm

4.8.2 Specyfikacja bębna: średnica dysku x otwór x szerokość: Ø 600x Ø 80(15?? 80) mm

4.8.3 Liczba bębnów: 2

4.8.4 Maksymalna prędkość obrotowa głowicy taśmowej: 650 r / min

4.8.5 Odległość owijania: 20×208 mm

4.8.6 Silnik nawigacyjny: 11kw (silnik o zmiennej częstotliwości prądu przemiennego)

4.8.7 Napięcie opakowania: 2,5 - 15 kg

4.8.8 Materiałami do pakowania taśm są taśma poliestrowa, tkanina nienasycana, szklana tkanina, półprzewodząca tkanina itp.

4.8.9 Konstrukcja głowicy opakowania jest półcięta, napędzana oddzielnie przez silnik zmiennej częstotliwości prądu przemiennego i sterowana przez zmienną częstotliwość, z funkcją obrotu lewo-prawo.

4.8.10 Elektromagnetyczne sterowanie napięciem taśmy zapewnia stałe napięcie taśmy od pełnej tacy do płytkiej tacy.

4.8.11 Przyjmowane jest pneumatyczne urządzenie hamulcowe.

4.8.12 Ma funkcję parkowania z uszkodzonym pasem. (detekcja impulsów wektorowych)

4.8.13 Całkowicie zamknięta osiowa osłona ochronna odpychania, wbudowane oświetlenie, z funkcją ochrony otwierania i zamykania drzwi



4.9Ø800 maszyna do taśmowania taśm ze stali

4.9.1 Maksymalna OD owiniętego rdzenia kabla: Ø 140 mm

4.9.2 z średnicą rolki: Ø 800 mm

4.9.3 Specyfikacja wypełnienia taśmy stalowej:średnica zewnętrzna × otwór × szerokość: Ø 800ר 120× (15 ̇60) mm

4.9.4 Liczba bębnów: 2

4.9.5 Maksymalna prędkość głowy: 550 r / min

4.9.6 Odległość nawijania (regulowana bezkrok): 20 ~ 305 mm

4.9.7 Napięcie opakowania: 2,5 ~ 30 kg

4.9.8 Silnik owijania: 22kw (silnik zmiennej częstotliwości prądu przemiennego)

4.9.9 Materiał do owijania taśmą jest taśmą stalową.

4.9.10 Konstrukcja głowicy opakowania jest półcięta, napędzana oddzielnie przez silnik zmiennej częstotliwości prądu przemiennego i sterowana przez zmienną częstotliwość, z funkcją obrotu lewo-prawo.

4.9.11 mechaniczne sterowanie tarciem napędu taśmy. Ma mechaniczną funkcję sprzężenia napędowego zapewniającą stałe napięcie od pełnej tacy do płytkiej tacy.

4.9.12 Przyjmowane jest pneumatyczne urządzenie hamulcowe.

4.9.13 Ma pełną funkcję parkowania.

4.9.14 Całkowicie zamknięta osiowa osłona ochronna odpychania, wbudowane oświetlenie, z funkcją ochrony drzwi przed otwarciem i zamknięciem



5T Rotacja pneumatyczna Caterpillar

4.10.1 Skuteczna długość kontaktu pasa trakcyjnego: ≥ 3500 mm

4.10.2 Szerokość pasa trakcyjnego: ≥ 150 mm

4.10.3 Maksymalna trakcja: 5000 kg

4.10.4 Maksymalna prędkość linii trakcyjnej: 33 m/min

4.10.5 Maksymalna prędkość obrotowa: 30 r/min

4.10.6 Silnik napędowy: 22kw-6P × 2 zestawy (silnik o zmiennej częstotliwości biegów biegów)

4.10.7 Górna i dolna trakcja pasa wielowajaczkowego, kompresja pneumatyczna, napięcie pneumatyczne, kompresja i napięcie są odpowiednio regulowane przez zawór regulacyjny ciśnienia pneumatycznego.

4.10.8 Silnik o zmiennej częstotliwości prądu przemiennego jest napędzany oddzielnie, a prędkość trakcji jest regulowana bezkrokniowo.

4.10.9 Korpus obrotowy trakcyjny i korpus obrotowy podnoszący mają wspólny silnik i realizują synchroniczne obroty za pomocą skrzyni mechanicznej.

Ø3150mm Wykrywacz linii typu bębnowy

4.11.2 Maksymalna prędkość: 40 r/min

4.11.3 moment układania: 200 5000 mm (regulowany bezkrok)

4.11.4 Maksymalne obciążenie: 15T

4.11.5 Przepiętość kabli: 25~150 mm

4.11.6 Silnik obrotowy: 55 kW (silnik o zmiennej częstotliwości prądu przemiennego)

4.11.7 Silnik odbioru drutu: 2 × 5,5 kW (silnik zmiennej częstotliwości biegów biegów biegów)

4.11.8 Obrotowa ramka podnosząca przyjmuje konstrukcję koła nośnego typu widelca, a oddzielny silnik napędza bezpośrednio przez pas synchroniczny.

4.11.9 Ręczka musi być zaciskana przez wał mniej i napędzana przez oddzielny silnik.

4.11.10 W celu przyjmowania energii wykorzystuje się silnik zmiennej częstotliwości prądu przemiennego, a do sterowania - przekształcacz częstotliwości. Maksymalne napięcie przyjmowe może osiągnąć 250 kg, które można ustawić,zmienione i wyświetlane na ekranie dotykowymPodnoszenie można przebiegać do przodu i do tyłu.

4.11.11 Do układania drutu wykorzystuje się silnik zmiennej częstotliwości prądu przemiennego, a do sterowania - przetwornik częstotliwości.W kierunku układania kable można automatycznie przełączyć i szybko przenieśćFunkcje lewego i prawego kierunku oraz stopnia można ustawić na ekranie dotykowym.

4.11.12 Należy zastosować pneumatyczne urządzenie hamulcowe.

4.11.13 Górne i dolne bębny muszą być wyposażone w hydrauliczną platformę podnoszącą i niezależną stację hydrauliczną.
