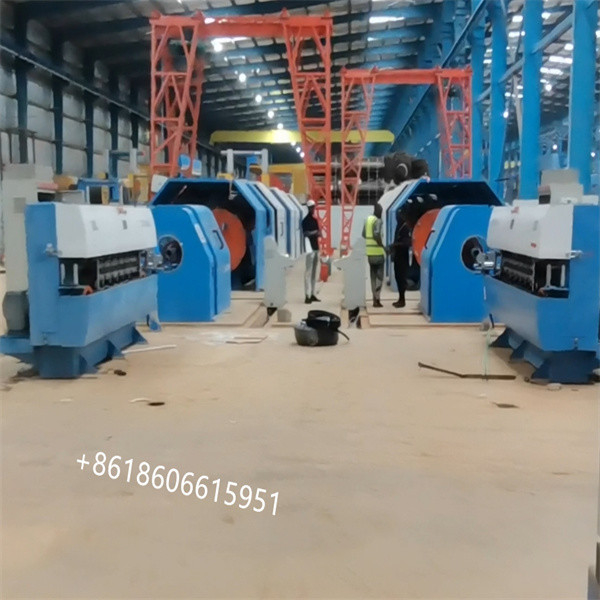

Maszyna do skręcania kabli wielokablowej typu łuk 1250MM 45HP Izolacyjny twister kablowy

Maszyna do skręcania kabli wielokablowej typu łuk 1250MM 45HP Izolacyjny twister kablowy

1.Zastosowanie:

Twister jest ważnym sprzętem do kabli drutu i kabli, jest on głównie stosowany do kabli sterujących, kabli niskiego napięcia, kabli z gumą, kabli górniczych,Kable izolacyjne i pozostałe produkty.
W związku z ciągłym zmniejszaniem zysku z produkcji drutu i kabli konieczne jest zmniejszenie kosztów produkcji dla producentów.Poprawa wydajności produkcji jest jednym z skutecznych sposobów obniżenia kosztów produkcjiDzięki unikalnej strukturze, wydajność produkcji twisteru jest ponad dwukrotnie większa niż rurowatego i ponad pięciokrotnie większa niż maszyny do wiązania klatek.Ze względu na zalety wysokiej wydajności produkcji, bow twister jest coraz bardziej stosowany.

2.Parametr techniczny:

3. 1250/4 bobiny klatki

• Maksymalna średnica otworu drutu przechodzącego: Ø20 mm
• Zastosowany model rolki: PN1250
• Należy zastosować szerokość cewki: 950 mm
• Maksymalna prędkość obrotowa łuku: 160 r/min
• Forma napięcia: tarcie mechaniczne
• Moc silnika do klatki do zawieszenia: 45 kW (AC)
• Formularz wykrywania rozbitego drutu: blok typu automatyczna maszyna do zatrzymania rozbitego drutu.
• Kompozycja konstrukcyjna: Główna część maszyny do rozwijania strun typu łuku składa się z: łuku skręcającego, ramy kołyski drutu, uchwytu, podstawy, układu napędowego, ramy wypełniającej itp.Całkowita struktura projektu jest rozsądna i piękna.
• System napędowy: nadwozie jest napędzane przez silnik AC o mocy 45 kW i regulację prędkości zmiennej częstotliwości.i łączy każdą sekcję łuku skręcającego w celu zmniejszenia momentu obrotowego niesionego przez łuk skręcającyPrzy użyciu pneumatycznych hamulców tarczowych, hamowanie jest czułe, wysoka synchronizacja i niski hałas.
• ramy kołyski: oba końce kołyski są podtrzymywane łożyskami,i kolebka przyjmuje końcowy wał ręczne ściskające rolki drutu z mechanicznym mechanizmem blokowania, aby zapobiec rolce drutu z wyrzuceniaRamka kolebki głównego komputera jest wytwarzana przez cięcie laserowe CNC i spawanie ogólne i jest przetwarzana przez duże narzędzie maszynowe po wyżaraniu pieca.Ogólna sztywność i wytrzymałość są wysokieKażdy kosz jest wyposażony w uchwyt z drutu, który zapewnia ochronę drutów wewnątrz bębna.
• Napęd drutu: Napęd drutu jest wytwarzany przez tarcie mechaniczne, a napięcie jest regulowane ręcznie.
• Łuk skręcający: Łuk skręcający wykonany jest ze specjalnej stali, która nie jest łatwa do złamania i działa stabilnie.
• Podstawa: Uformowana jest przez spawanie wysokiej jakości prostokątnych kwadratowych rur i stalowych płyt, a następnie przetwarzana przez dużą frezarkę.
• System hamulcowy: Cała maszyna hamuluje za pomocą hamulca powietrznego, przy czym wiele zestawów hamulców powietrznych działa jednocześnie, co zapewnia skuteczne hamowanie.
• Osłona: urządzenie posiada całkowicie zamkniętą osłonę ochronną typu skrzynki, którą można otworzyć ręcznie poprzez przesuwanie drzwi.które są połączone z urządzeniami elektrycznymi jednostkiJednostka może być uruchomiona tylko wtedy, gdy pokrywa jest całkowicie zamknięta.
• Ramy napełniające: przedni koniec klatki skręcającej wyposażony jest w płytę podtrzymującą stojak napełniający, który jest wyposażony w 12 zestawów stojaka napełniającego (rozmiar kuli: Ø 200mm*300mm)
• Płyty dystrybucyjne są wyposażone w system automatycznego wykrywania "bloku huśtawkowego" dla automatycznej maszyny zatrzymującej złamane drut.
