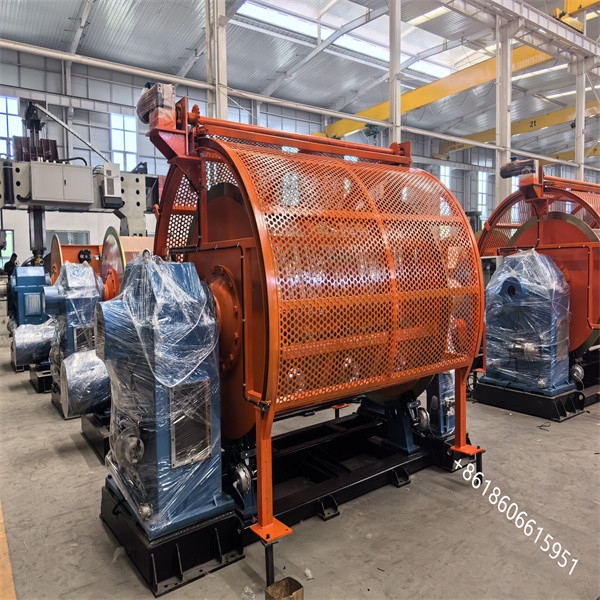

Całkowicie automatyczna maszyna JLK-6+12+18+24/500

3. 6+12+18+24 klatka do nawijania z kołkami:

Specyfikacja szlifu wypłacalnego w klatce: PND500

Przekraczające 500 mm

Przystosowana szerokość koła: 375 mm

System maszyny do zatrzymania przewodów ze złamanymi przewodami: w pełni automatyczny typ impulsu wektorowego

Odległość strumienia:

• 6 bobin: 37-666 mm
• 12 bobin: 41-738 mm
• 18 bobin: 48-860 mm
• 24 szpilki: 56-1006 mm

Maksymalna prędkość obrotowa klatki nawigacyjnej:

• 6 bobin: 234 r/min
• 12 bobin: 212 r/min
• 18 bobin: 182 r/min
• 24 bobin: 155 r/min

Moc silnika skrętowego

• 6 bobin: 55kw (AC)
• 12 bobin: 55kw (AC)
• 18 bobin: 55kw (AC)
• 24 bobiny: 55kw (AC)

Forma konstrukcyjna: maszyna główna przyjmuje ogólny układ 6+12+18+24 czterodziałowej klatki strandowej.Klatka jest noszona przez dwa duże podwójne rzędy łożysk rolkowych z przodu i z tyłu, jest podtrzymywany i obsługiwany przez skrzynkę biegów i przednie wsparcie.

Tryb napędowy: każda sekcja klatki jest wyposażona w indywidualny silnik napędowy, który napędza klatkę do pracy.Silnik napędowy napędza skrzynkę biegów, aby napędzać klatkę do biegu przez bezpośrednie połączenie (patent)Ten układ napędowy ma niewiele łączy serwisowych, a tryb napędowy jest bezpośredni, co może

Charakterystyka konstrukcyjna ciała wiązania: ramy przyjmują cięcie laserowe CNC i wycieranie płyt i są gięte przez dużą maszynę gięcia.Proces ten minimalizuje szwy spawalnicze i poprawia ogólną wytrzymałość konstrukcjiPo całkowitym złożeniu i spawaniu, w celu wyeliminowania napięcia wewnętrznego stosuje się obróbkę grzewczą o wysokiej temperaturze, a następnie jest ona przetwarzana przez duże narzędzia maszynowe w celu zapewnienia koncentryczności,sprawną pracę, i wysokiej wytrzymałości mechanicznej bez deformacji przez długi czas.

Struktura dolna: podstawa wykonana jest z wysokiej jakości płyt i prostokątnych rur kwadratowych, o pięknym wyglądzie i wysokiej wytrzymałości konstrukcyjnej.

System hamulcowy: uruchomienie, zatrzymanie, włączenie i inne działania maszyny głównej są sterowane przez sterownik sterowania za pomocą hamulca powietrznego, przekształcacza częstotliwości, rezystora hamulcowego itp.w celu zapewnienia synchronizacji całej pracy maszyny

System maszyny do zatrzymania rozbiłego drutu: wyposażony w zaawansowany automatyczny system ochrony przed rozbiciem drutu z impulsami wektorowymi,system może zatrzymać i hamować w czasie, gdy drut w bobinie jest zużyte lub zepsute.

napięcie pojedynczego przewodu odbioru jest elektronicznie wykrywane i sterowane za pomocą prądu, a regulowane przez importowany zawór proporcjonalny pneumatycznego sterowania,który może zrealizować stałe napięcie pojedynczego drutu wypłaty z pełnej rolki do pustej rolki- Nie, nie.

Przedni koniec każdej sekcji głównej klatki jest wyposażony w urządzenie preformera z jednego drutu.

Wszystkie otwory drutu i łatwo zadrapania pozycje drutu są wyposażone w odporne na zużycie dysze z drutu stopowego lub rolki drutu.

Okładka ochronna bezpieczeństwa: sieć ochronna o podwójnej ścianie wykonana z płyty perforowanej.

4Elektryczny układ sterujący:

Zasilanie: trójfazowy, pięciodrukowy system: 380V (± 10%) 50Hz, łącznie 410kw

maszyna posiada oddzielny napęd silnika (silnik posiada silnik o zmiennej częstotliwości), każdy silnik o zmiennej częstotliwości AC posiada konwerter częstotliwości do sterowania regulacją prędkości,Całe sterowanie maszyną jest zarządzane przez programowalny sterownik Siemens, ekran dotykowy Siemens kontroluje działanie, a gospodarz uruchamia się po dzwonieniu sygnału alarmowego.

Alarm awarii przekształcacza.

Ochrona przed przeciążeniem i ochrona zasilania linii zawijających i układających.

Prasa powietrzna nie ma ochrony.

Złamać zabezpieczenie drutu.
