Do domu > produkty > Sztywna maszyna łącząca > Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire

Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire

Szczegóły produktu

Miejsce pochodzenia: Hejian, Chiny

Nazwa handlowa: Beyde

Numer modelu: JLK630/12+18+24

Warunki płatności i wysyłki

Minimalne zamówienie: 1 SET

Szczegóły pakowania: Załadunek kontenera z opakowaniem zabezpieczającym

Czas dostawy: 90 dni po otrzymaniu wpłaty

Zasady płatności: L/C, T/T

Możliwość Supply: 120 kpl./rok

Najlepszą cenę
Szczegóły produktu
Podkreślić:

sztywne maszyny do wiązania strun PLC

,

Siemens motor sztywna maszyna do wiązania

,

Rigid Strander plc

Gwarancja::
12 miesięcy
PLC:
SIEMENS
Użycie:
Wylotowanie na morzu
Przewód wejściowy:
1,5-5,0 mm
Maks. utknięcie:
Zmiana bezkroku
Maksymalna rotacja:
250r/min
Owijanie głowy:
Opcja
Silnik:
SIEMENS
Obejmować:
2500 mm
Opłacać się:
2500 mm
Kabestan:
2000 mm
Materiał:
Przewód miedziany i aluminiowy
Max. Maks. Stranding Section Sekcja Strandowania:
1000 mm2
Maksymalny przebieg.:
120 MM
zasilacz:
AC380-415V/50Hz
Gwarancja::
12 miesięcy
PLC:
SIEMENS
Użycie:
Wylotowanie na morzu
Przewód wejściowy:
1,5-5,0 mm
Maks. utknięcie:
Zmiana bezkroku
Maksymalna rotacja:
250r/min
Owijanie głowy:
Opcja
Silnik:
SIEMENS
Obejmować:
2500 mm
Opłacać się:
2500 mm
Kabestan:
2000 mm
Materiał:
Przewód miedziany i aluminiowy
Max. Maks. Stranding Section Sekcja Strandowania:
1000 mm2
Maksymalny przebieg.:
120 MM
zasilacz:
AC380-415V/50Hz
Opis produktu

JLK-630/500 Rigid Strander 54 Bobbin Row Loading Wire Stranding Machine



1.Zastosowanie:Ta maszyna jest głównie stosowana do produkcji dużych przekroczeń i dużych długości aluminiowych nici o rdzeniu stalowym i drutu stopu aluminiowego bez odkręcania;Można go również stosować do nieodwracania skręcenia i tłoczenia rdzenia kołowego miedzianego i aluminiowego.

2.Przegląd składu sprzętu

Każda sekcja zawiasu i trakcji jest napędzana przez oddzielny silnik, a zawias jest napędzany do obrotu przez specjalną skrzynkę biegów.Kontrola całej maszyny przyjmuje Siemens S7-200 serii PLC, aby zapewnić dokładność synchronizacjiW rzeczywistej produkcji, the operator can set the process parameters such as the pitch of each section of the stranding body and the speed of the production line on the touch screen according to the cable specifications to be produced, automatycznie oblicza prędkość każdej części skrzyni biegów i kontroluje napięcie odpłatne za pomocą PLC podczas uruchamiania,w celu zapewnienia synchronizacji całej maszyny i dokładności przedziału wiązania, i zrealizować bezstopniową regulację prędkości całej maszyny.



Używając cyfrowej ilości do wykrywania pęknięcia drutu można dokładnie ocenić sygnał pęknięcia drutu z dowolnej cewki w każdej sekcji zawiasu,i wyświetlać, która sekcja i cewka jest złamana na ekranie dotykowym głównej konsoli, tak aby można było znacznie poprawić dokładność i dokładność wykrywania pęknięć drutu i zapewnić dokładność wykrywania.



Pneumatic proportional valve controller is used for the reel tension of each section of the winch to automatically calculate and track the reel diameter and adjust the reel tension to ensure the stability of the reel tensionWspółczynnik proporcjonalnego napięcia można również ręcznie regulować na ekranie dotykowym podczas uruchamiania.



PLC z serii Siemens S7-200 i zbiorowy autobus polowy PROFINET są wykorzystywane do jednolitego sterowania całym działaniem maszyny w celu koordynacji stanu pracy,obsługa i sterowanie prędkością wszystkich części całej maszynyEkran dotykowy obsługi przyjmuje barwny interfejs człowiek-maszyna Siemens do sterowania operacją

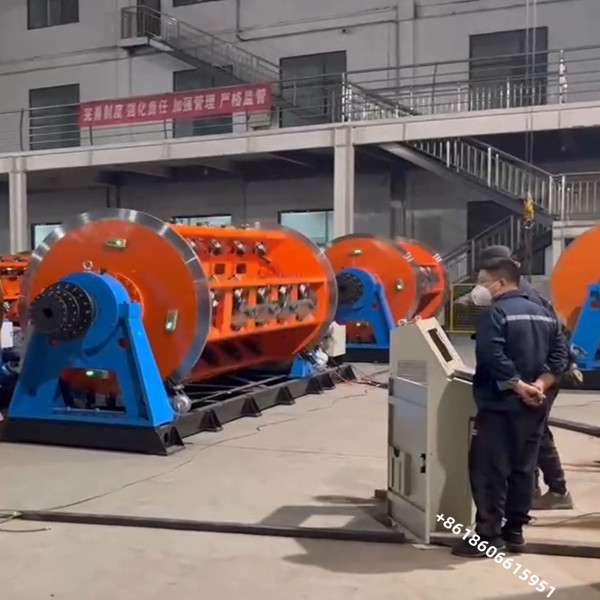

Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 0

Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 1

Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 2



4O mocy produkcyjnej firmy Beyde:



Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 3





5Główne cechy:

  • Cała maszyna jest napędzana przez silnik, a każda sekcja koła i trakcji są napędzane przez oddzielny silnik i napędzane przez specjalną skrzynkę biegów
  • W porównaniu z tradycyjnym chwytem ramkowym napędzanym przez wał gruntowy, konstrukcja chwytaka jest uproszczona, a utrzymanie urządzenia wygodniejsze.
  • Do sterowania całą maszyną wykorzystuje się sterownik PLC serii Siemens S7-200.Każda sekcja wyciągu i trakcji jest napędzana przez silnik o zmiennej częstotliwości ACW celu zapewnienia dokładności transmisji, silnik transmisji przyjmuje sprzęgło zwrotne kodera.Cała maszyna przyjmuje komunikację autobusową w celu zapewnienia dokładności transmisji sygnałuPodczas rzeczywistej produkcjiużytkownik ustala parametry procesu, takie jak rozpiętość każdej sekcji ciała wiązania i prędkość linii produkcyjnej na ekranie dotykowym zgodnie z wymaganymi specyfikacjami kabla, i określa prędkość każdej części skrzyni biegów za pomocą automatycznego obliczenia PLC podczas uruchamiania,w celu zapewnienia synchronizacji całej maszyny i dokładności przodu drutuSystem sterowania elektrycznym posiada zaawansowaną technologię, wygodną obsługę i niezawodną obsługę.
  • Wielkość cyfrowa jest używana do wykrywania uszkodzonego drutu, który może dokładnie ocenić sygnał uszkodzonego drutu z dowolnego dysku w każdej sekcji skręconego ciała,i wyświetlić, która sekcja i który dysk jest zepsute na ekranie dotykowym głównej konsoli, co znacznie poprawia dokładność i dokładność wykrywania rozbitego drutu i zapewnia dokładność wykrywania.operator może szybko rozwiązać problem i zacząć następnym razem.
  • napięcie bębna każdej sekcji koła przyjmuje pneumatyczny sterownik zaworu proporcjonalnego, który automatycznie oblicza i śledzi średnicę bębna w celu regulacji napięcia bębna,w celu zapewnienia stabilności napięcia bębnaWspółczynnik proporcjonalnego napięcia można również ręcznie regulować na ekranie dotykowym podczas uruchamiania.
  • W celu zawieszenia każdej sekcji kocioła silnik prądu przemiennego jest używany do napędzania kocioła do obrotu przez reduktor wielkości prędkości dla powolnego ustawiania.Silnik AC jest napędzany przez konwerter częstotliwości, który jest sterowany przez autobus.
  • Zasilanie sterujące maszyny przyjmuje bezprzerwane zasilanie UPS, aby zapewnić, że nie straci kontroli w przypadku awarii zasilania.Wszystkie przekształcacze częstotliwości są połączone wspólnym autobusem prądu stałego w celu realizacji podziału obciążeniaW tym samym czasie, koło trakcyjne jest wyposażone, aby zapewnić, że kabel nie zostanie przesunięty w przypadku awarii zasilania.
  • Maszyna przyjmuje importowany sterownik programowalny Siemens S7-200 i autobus polowy PROFINET do sterowania i koordynacji stanu pracy wszystkich części maszyny,i używa konwertera częstotliwości do sterowania uruchamianiem i działaniem silnika AC. Kolorowy ekran dotykowy Siemens służy do ustawiania i wyświetlania różnych parametrów procesu.
Marka łożyska (Harbin, Luoyang, Wafangdian.)
Marka urządzenia niskiego napięcia - Nie, nie, nie.
Marka części pneumatycznej (AIRTAC)
Marka silnika głównego napędu - Nie, nie, nie.
Przekształcacz częstotliwości - Nie, nie, nie.
Ekran dotykowy - Nie, nie, nie.
PLC - Nie, nie, nie.





Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 4Mała inwestycja JLK-630/500 Rigid Stranding Machine 54 Bobbin Row Loading Wire 5
