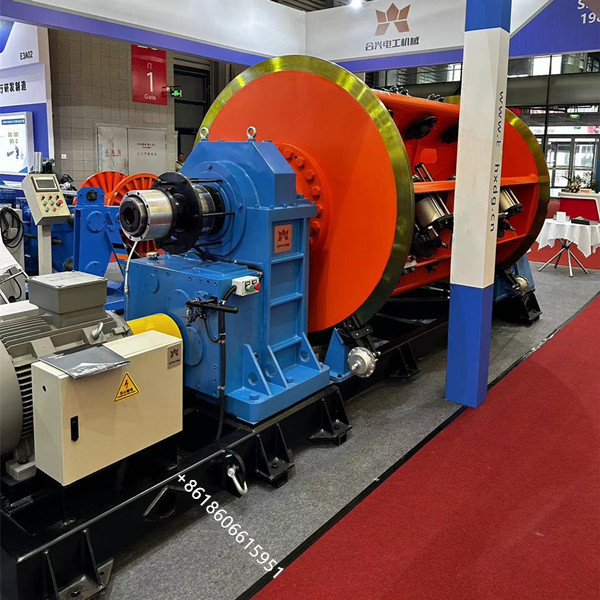

Funkcja opancerzenia Maszyna sztywnego nawijania Kabel drutu tworzący 12+18+24

Maszyna do tworzenia drutu drutowego 12+18+24

1.Zastosowanie:Ta maszyna jest głównie stosowana do produkcji dużych przekroczeń i dużych długości aluminiowych nici o rdzeniu stalowym i drutu stopu aluminiowego bez odkręcania;Można go również stosować do nieodwracania skręcenia i tłoczenia rdzenia kołowego miedzianego i aluminiowego.

2.Przegląd składu sprzętu

Każda sekcja zawiasu i trakcji jest napędzana przez oddzielny silnik, a zawias jest napędzany do obrotu przez specjalną skrzynkę biegów.Kontrola całej maszyny przyjmuje Siemens S7-200 serii PLC, aby zapewnić dokładność synchronizacjiW rzeczywistej produkcji, the operator can set the process parameters such as the pitch of each section of the stranding body and the speed of the production line on the touch screen according to the cable specifications to be produced, automatycznie oblicza prędkość każdej części skrzyni biegów i kontroluje napięcie odpłatne za pomocą PLC podczas uruchamiania,w celu zapewnienia synchronizacji całej maszyny i dokładności przedziału wiązania, i zrealizować bezstopniową regulację prędkości całej maszyny.

Używając cyfrowej ilości do wykrywania pęknięcia drutu można dokładnie ocenić sygnał pęknięcia drutu z dowolnej cewki w każdej sekcji zawiasu,i wyświetlać, która sekcja i cewka jest złamana na ekranie dotykowym głównej konsoli, tak aby można było znacznie poprawić dokładność i dokładność wykrywania pęknięć drutu i zapewnić dokładność wykrywania.

Pneumatic proportional valve controller is used for the reel tension of each section of the winch to automatically calculate and track the reel diameter and adjust the reel tension to ensure the stability of the reel tensionWspółczynnik proporcjonalnego napięcia można również ręcznie regulować na ekranie dotykowym podczas uruchamiania.

PLC z serii Siemens S7-200 i zbiorowy autobus polowy PROFINET są wykorzystywane do jednolitego sterowania całym działaniem maszyny w celu koordynacji stanu pracy,obsługa i sterowanie prędkością wszystkich części całej maszynyEkran dotykowy obsługi przyjmuje barwny interfejs człowiek-maszyna Siemens do sterowania operacją

3Główny parametr:
